Катушка зажигания AMG для бензогенератора 1,8/2,0 кВт

Катушка зажигания AMG для бензогенератора 1,8/2,0 кВт

В бензиновом двигателе генератора эта деталь формирует высоковольтный импульс и передаёт его к свече, где возникает искра для воспламенения топливной смеси. Модификация предназначена для бензогенераторов классов 1,8 и 2,0 кВт. Она используется при ремонте системы зажигания, когда требуется заменить катушку вместе с высоковольтным проводом и свечным колпачком.

Неисправность катушки может проявляться отсутствием или нестабильностью искры, затруднённым запуском либо остановкой двигателя. Такие признаки не всегда указывают только на катушку: перед заменой необходимо проверить свечу, состояние контактов, проводку и остальные компоненты системы запуска. Если корпус, изоляция высоковольтного провода, колпачок или разъёмы повреждены, установка исправной детали помогает восстановить штатное формирование и передачу импульса к свече.

Конструкция и подключение

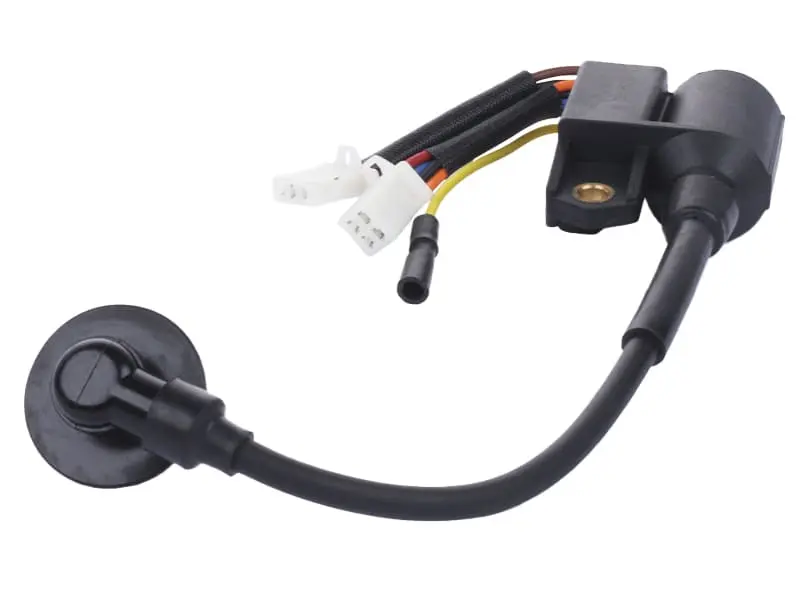

Катушка выполнена в формованном чёрном корпусе с крепёжным ушком. В конструкцию входят встроенный высоковольтный провод со свечным колпачком и группа низковольтных проводов со штекерными соединителями. Такая конфигурация объединяет основные соединения в одной детали, однако форма корпуса и набор подключений должны точно соответствовать установленной ранее катушке.

• Высоковольтный провод и колпачок: обеспечивают непосредственное соединение катушки со свечой без подбора этих частей по отдельности.
• Штекерные соединители: позволяют подключить предусмотренные генератором провода; при подборе важны количество, форма и расположение каждого соединителя.
• Крепёжное ушко: задаёт положение корпуса на двигателе, поэтому место отверстия и ориентацию детали необходимо сравнить со старой катушкой.

Обозначения мощности 1,8 и 2,0 кВт служат первым ориентиром, но сами по себе не подтверждают совместимость со всеми генераторами такой производительности. У разных двигателей могут отличаться крепление, длина и направление высоковольтного провода, конфигурация штекеров, расположение выводов и рабочее положение корпуса. Для точного выбора следует сопоставить деталь с демонтированной катушкой и учесть модель двигателя генератора.

Что проверить перед установкой

• Сравнить форму корпуса, расположение крепёжного отверстия и сторону выхода высоковольтного провода.
• Проверить длину провода до свечи, форму колпачка, количество штекеров и их ключи, не изменяя штатные соединения.
• Убедиться, что провода можно уложить по прежнему маршруту без натяжения, резких перегибов и контакта с подвижными либо сильно нагревающимися частями.
• Определить предусмотренный изготовителем двигателя зазор и способ позиционирования катушки относительно маховика; универсальное значение для всех генераторов применять нельзя.

При монтаже сначала фиксируют корпус в штатном положении, затем подключают разъёмы и плотно устанавливают свечной колпачок. Проводку укладывают так же, как до разборки, сохраняя защитные оболочки и свободный ход провода. После сборки проверяют отсутствие касания вращающихся деталей и выполняют контроль искрообразования по инструкции двигателя. Катушка AMG подходит для обслуживания бензогенератора 1,8 или 2,0 кВт только при совпадении крепления, проводов и разъёмов, поэтому сравнение конструкции остаётся главным условием правильного подбора.
