Поршневая группа 195N 12 л.с. STD Ø95 мм GZ с гильзой AMG

Поршневая группа 195N STD Ø95 мм GZ с гильзой AMG

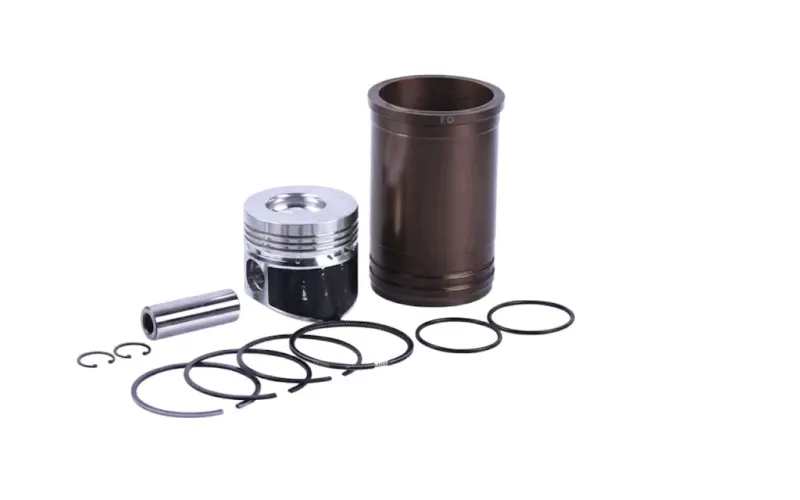

Комплект предназначен для восстановления цилиндро-поршневой части дизельного мотоблочного двигателя 195N мощностью 12 л.с. Исполнение STD рассчитано на номинальный диаметр 95,00 мм, а обозначение GZ уточняет вариант детали. В состав входят цилиндровая гильза, поршень, поршневой палец, стопорные кольца и комплект поршневых колец. Такой набор позволяет заменить связанные детали одновременно, когда диагностика выявила износ гильзы, поршня или колец.

Назначение деталей комплекта

Гильза образует цилиндрическую поверхность, по которой перемещается поршень. Поршень воспринимает давление газов и через палец передает усилие шатуну. Стопорные кольца фиксируют палец от осевого перемещения, а поршневые кольца уплотняют зазор между поршнем и гильзой и регулируют количество масла на поверхности цилиндра. Правильное сопряжение этих деталей необходимо для образования компрессии и стабильной работы двигателя.

Поршневую группу применяют при капитальном ремонте, повреждении поверхности гильзы, износе поршня и колец или снижении компрессии. Повышенный расход масла, дымность, затрудненный запуск и посторонний механический шум служат поводом проверить состояние цилиндро-поршневой части, но окончательное решение о замене принимают после разборки, измерения деталей и оценки их зазоров.

Как проверить совместимость

При подборе необходимо сопоставить не только мощность техники, но и обозначение установленного двигателя. Этот комплект рассчитан на дизельный двигатель 195N, номинальный размер 95,00 мм и исполнение GZ. Маркировка STD означает стандартный размер, поэтому до покупки следует убедиться, что двигатель ранее не ремонтировали с переходом на другой ремонтный диаметр.

• Модель двигателя: 195N. Обозначение двигателя должно совпадать полностью, поскольку одинаковая мощность не подтверждает совместимость деталей.
• Размер: STD, Ø95,00 мм. Фактический диаметр старого поршня и гильзы проверяют измерительным инструментом.
• Исполнение: GZ. Его следует сопоставить с вариантом демонтированной поршневой группы и конструкцией двигателя.
• Состав: гильза, поршень, палец, стопорные кольца и поршневые кольца. Перед сборкой проверяют каждую позицию и отсутствие повреждений.
• Геометрия: сравнивают длину и наружные посадочные поверхности гильзы, форму ее бурта, высоту поршня, расположение канавок, форму днища, а также размеры пальца.

Если старая гильза имеет выраженную выработку, задиры или поврежденное посадочное место, одной установки новых колец может быть недостаточно. Комплект с гильзой позволяет провести более полный ремонт, однако состояние блока, шатуна и его втулки также необходимо оценить до сборки.

Подготовка и установка

Монтаж начинают с очистки посадочного места гильзы, поверхности блока и масляных каналов. Затем проверяют посадку и положение гильзы, зазор между поршнем и цилиндром, зазоры в замках колец и их перемещение в канавках. Числовые допуски выбирают по ремонтной документации конкретного двигателя 195N: устанавливать детали без измерений нельзя даже при совпадении номинального диаметра.

Поршень и кольца устанавливают в предусмотренном направлении, замки колец располагают по схеме производителя двигателя. Палец должен перемещаться с требуемой посадкой, а оба стопорных кольца — полностью войти в свои канавки. Перед окончательной сборкой трущиеся поверхности смазывают моторным маслом, кольца сжимают подходящей оправкой и не допускают их перекоса. После монтажа коленчатый вал несколько раз проворачивают вручную, проверяя плавность движения без заеданий.

Поршневая группа AMG подходит для планового восстановления двигателя 195N в стандартном размере Ø95 мм. Точная проверка модификации GZ, ремонтного размера и посадочных параметров перед установкой помогает избежать несовпадения деталей и повторной разборки двигателя.
