Поршневая группа AMG 180N 9 л.с. STD Ø80 мм с гильзой

Поршневая группа AMG 180N STD Ø80 мм с гильзой

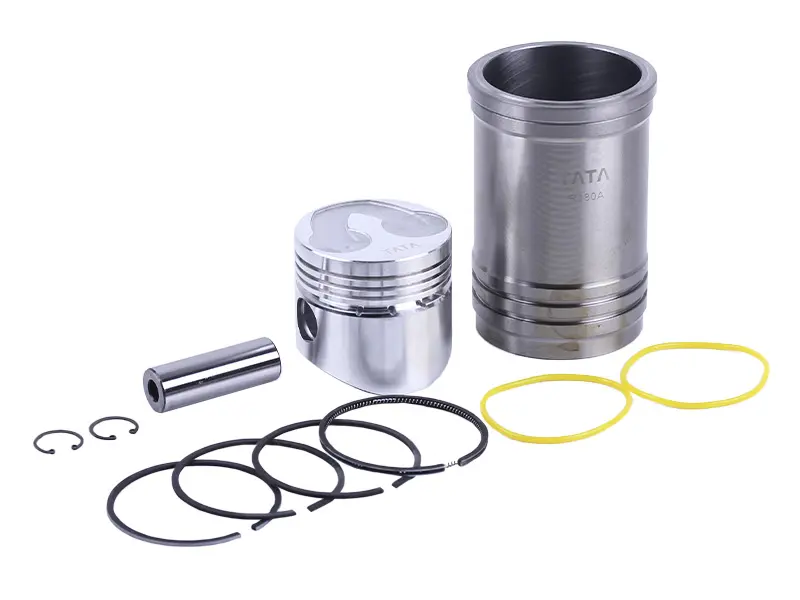

Комплект предназначен для восстановления цилиндро-поршневой части двигателя мотоблока 180N с обозначением мощности 9 л.с. В него входят гильза цилиндра, поршень номинального размера 80,00 мм с выборкой под клапаны, поршневой палец, стопорные кольца и комплект поршневых колец. Формат STD рассчитан на стандартный, а не увеличенный ремонтный диаметр. Такая комплектация подходит для ремонта, при котором требуется заменить не одну изношенную деталь, а основные сопряженные компоненты цилиндра и поршня.

Назначение и конструкция

Гильза образует направляющую поверхность, внутри которой перемещается поршень. Давление газов передается через поршень и палец на шатун, а кольца поддерживают необходимое уплотнение между поршнем и стенкой цилиндра. От состояния этих деталей зависят компрессия, стабильность запуска и равномерность работы двигателя. Выборка на днище поршня соответствует конструкции с расположенными над ним клапанами и должна совпадать с конфигурацией установленной детали.

Поршневую группу устанавливают при износе гильзы и поршня, повреждении поверхности цилиндра, залегании или разрушении колец, а также после разборки двигателя из-за падения компрессии. Повышенный расход масла, дымность, затрудненный запуск или посторонний стук могут сопровождать такой износ, но окончательное решение о ремонте принимают после разборки, осмотра и измерений. Комплект с новой гильзой особенно уместен, если прежняя поверхность имеет задиры, выраженную выработку либо геометрию уже нельзя восстановить заменой одних колец.

Что проверить при подборе

• Модель двигателя. Основной ориентир — обозначение 180N. Одной похожей мощности мотоблока недостаточно: двигатели другого семейства могут иметь иные посадочные размеры.
• Размер поршня. Значение Ø80,00 мм и индекс STD указывают на номинальное исполнение. Комплект нельзя подменять вариантом увеличенного ремонтного размера.
• Форма днища. Требуется поршень с выборкой под клапаны. Перед сборкой сравнивают расположение выборки и направление установки со старым поршнем.
• Тип ремонта. Эта позиция поставляется с гильзой. Если нужна только поршневая комплектация без гильзы, следует выбирать другой вариант.
• Геометрия гильзы. До монтажа сопоставляют длину, наружные посадочные поверхности, бурт и расположение канавок с демонтированной деталью.

Подготовка и установка

Перед сборкой очищают посадочное место гильзы и проверяют его на повреждения. Одновременно оценивают состояние шатуна, втулки верхней головки, головки цилиндра и клапанов: заметный люфт или дефекты соседних деталей нельзя компенсировать установкой новой поршневой группы. Зазор между поршнем и гильзой, торцевые зазоры колец и свободу их движения в канавках контролируют измерительным инструментом по требованиям руководства для конкретного двигателя.

Кольца устанавливают без перекручивания и чрезмерного разжатия, после чего разводят их замки в соответствии со схемой сборки двигателя. Гильзу, поршень и палец перед монтажом смазывают моторным маслом, а поршень вводят с подходящей оправкой для колец. Направление поршня определяют по выборке под клапаны и конструкции головки. После окончательной сборки коленчатый вал несколько раз проворачивают вручную, убеждаясь в свободном ходе и отсутствии контакта поршня с клапанами. Режим первого запуска и последующей приработки выбирают по инструкции двигателя 180N.
