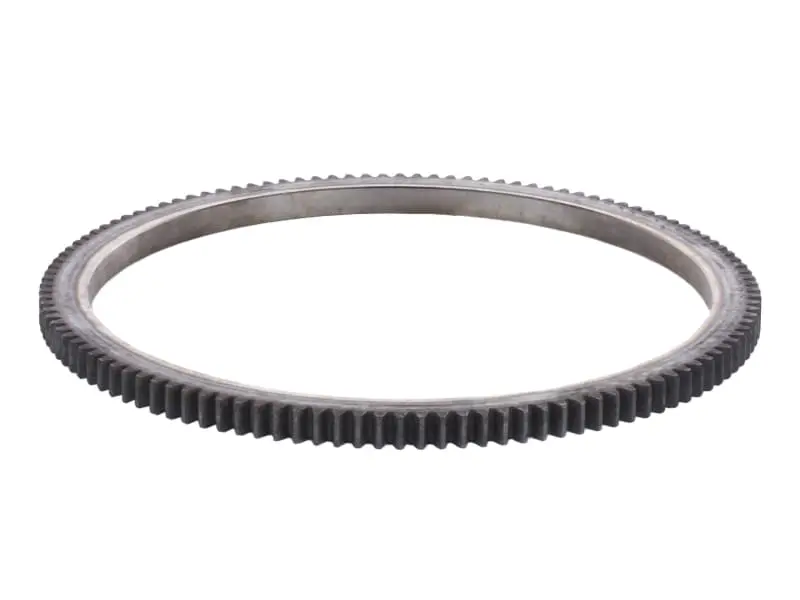

Венец маховика AMG 190N/195N, Z-118, 360 мм, 1GZ90

Венец маховика AMG для двигателей 190N/195N

Зубчатый венец предназначен для маховиков мотоблочных дизельных двигателей 190N и 195N класса 12/15 hp. Деталь относится к механизму электростартерного запуска: шестерня стартера входит в зацепление с наружными зубьями венца и проворачивает маховик, помогая двигателю набрать необходимую для пуска частоту вращения. Исправная зубчатая дорожка обеспечивает последовательное зацепление без пропусков и срывов, поэтому состояние венца важно для нормальной работы стартера.

Модель выполнена в виде цельного стального кольца с зубьями по наружной окружности. Венец имеет 118 зубьев, наружный диаметр 360 мм, посадочный диаметр 310 мм и ширину 16 мм. Обозначение исполнения — 1GZ90, бренд — AMG. Сочетание диаметра, количества зубьев и посадочной геометрии отличает эту версию от других венцов для двигателей семейства 190N/195N: в продаже встречаются варианты с иным числом зубьев и другими диаметрами, которые не являются взаимозаменяемыми только по названию двигателя.

Основные параметры

• Тип детали: зубчатый венец маховика.
• Применение: мотоблочные двигатели 190N/195N.
• Класс мощности: 12/15 hp.
• Количество зубьев: 118.
• Наружный диаметр: 360 мм.
• Посадочный диаметр: 310 мм.
• Ширина: 16 мм.
• Материал: сталь.
• Исполнение: 1GZ90.

Как проверить совместимость

При выборе нужно сверить не один параметр, а всю посадочную конфигурацию. Сначала определяют обозначение двигателя, затем считают количество зубьев снятого венца и измеряют наружный и посадочный диаметры. Дополнительно сравнивают ширину кольца, форму зубьев, положение зубчатой дорожки относительно маховика и направление фаски со стороны входа шестерни стартера. Совпадение только маркировки 190N или 195N не исключает различий между модификациями маховика и стартера.

Особое внимание требуется при замене ранее установленного венца без точных данных о его исполнении. Для этой позиции контрольными значениями являются Z-118, 360 мм по наружной окружности и 310 мм по посадке. Если на старом маховике установлен венец с 120, 144 либо другим количеством зубьев, выбирать эту модель нельзя. Несовпадение профиля или шага зубьев нарушает правильное зацепление с шестерней стартера и способно привести к повторному повреждению обеих деталей.

Когда венец подлежит замене

Проверка необходима при сколах, трещинах, заметном истирании или скруглении кромок зубьев. Возможными признаками проблемы служат вращение стартера без проворачивания двигателя, периодические срывы зацепления, удары либо металлический треск во время запуска. Осматривать следует всю окружность кольца: повреждение может находиться лишь на одном участке и проявляться не при каждой попытке пуска. Венец с разрушенными или сильно изношенными зубьями заменяют, поскольку установка исправного стартера при поврежденной зубчатой дорожке не устраняет причину неисправности.

Установка и контроль после ремонта

Перед монтажом сравнивают новую и снятую детали, очищают посадочную поверхность маховика и проверяют ее на деформацию, трещины и выраженную коррозию. Венец должен садиться равномерно по всей окружности, без перекоса. Ориентацию фаски и способ посадки выбирают по конструкции исходной детали и ремонтной документации двигателя. Ударное воздействие непосредственно по вершинам зубьев недопустимо, поскольку оно может нарушить их профиль еще до начала эксплуатации.

Одновременно рекомендуется осмотреть шестерню и привод стартера. Острые заусенцы, сколы или сильная выработка на сопряженной шестерне способны повредить новый венец. После сборки проверяют свободное проворачивание маховика, отсутствие задевания и корректное вхождение шестерни в зацепление. Такой контроль помогает восстановить штатный запуск двигателя и избежать повторного ремонта из-за несовместимых размеров или неисправного стартера.
