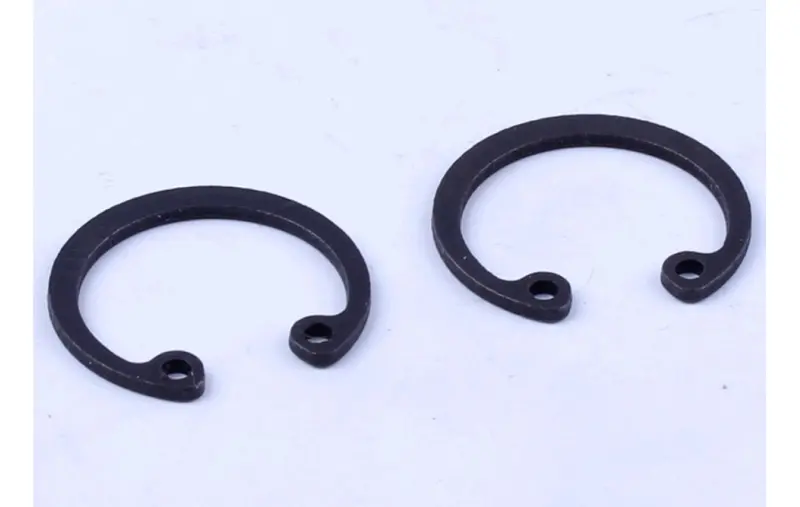

Стопорные кольца поршневого пальца 178F AMG-2, 2 шт.

Стопорные кольца поршневого пальца 178F AMG-2

Комплект из двух стопорных колец предназначен для поршневой группы дизельного двигателя 178F. Кольца устанавливаются в канавки по обе стороны поршневого пальца и ограничивают его осевое перемещение. Такая фиксация нужна при сборке поршня с шатуном: палец остается в предусмотренном положении и не смещается к стенке цилиндра. Деталь применяется при ремонте двигателей 178F, установленных на мотоблоках, генераторах и другой технике с соответствующим силовым агрегатом.

Назначение в поршневой группе

Поршневой палец соединяет поршень с верхней головкой шатуна, а стопорные кольца удерживают его с двух сторон. Они не выполняют функции компрессионных или маслосъемных колец и не участвуют в уплотнении цилиндра. Их задача — оставаться в специальных канавках поршня и не позволять пальцу выходить за допустимые пределы. Для полной сборки используются два стопора: по одному с каждой стороны пальца.

Кольца имеют разомкнутую форму и отверстия на концах, позволяющие аккуратно сжимать их подходящим инструментом при установке или снятии. Правильно установленное кольцо полностью входит в канавку и сохраняет форму. Если стопор перекошен, выступает из посадочного места или был чрезмерно сжат, собирать двигатель с ним нельзя: фиксация пальца будет ненадежной.

Как подобрать кольца

Основной признак совместимости этого комплекта — двигатель серии 178F. Перед заказом проверьте обозначение двигателя и сопоставьте новые кольца с деталями, снятыми именно из установленного поршня. При сравнении учитывают наружный диаметр кольца, толщину его профиля, форму концов и размеры канавки. Одной внешней схожести недостаточно: стопор должен соответствовать посадочному месту без подтачивания, растягивания или другой доработки.

• Тип детали: стопорные кольца поршневого пальца.
• Применение: поршневая группа двигателя 178F.
• Количество: два кольца для фиксации пальца с обеих сторон.
• Исполнение: разомкнутые кольца с отверстиями на концах.

Если двигатель ранее ремонтировали и в нем установлен поршень иной модификации, ориентируйтесь также на фактическую геометрию канавок. Обозначение 178F подтверждает назначение комплекта, но посадка определяется конкретным поршнем и пальцем. Кольцо не должно свободно выпадать из канавки, оставаться поверх ее кромки или требовать чрезмерного усилия для сжатия.

Установка и проверка

Стопоры устанавливают при сборке поршня с пальцем и шатуном. Обычно сначала полностью размещают одно кольцо в канавке, затем вводят поршневой палец и устанавливают второе. Посадочные места предварительно очищают и осматривают: загрязнение, заусенец или поврежденная кромка могут помешать кольцу занять правильное положение. Для монтажа применяют инструмент, который подходит к отверстиям на концах стопора и не повреждает поверхность поршня.

После установки каждое кольцо должно полностью находиться в своей канавке. Легкое проворачивание помогает проверить равномерность посадки, а перемещение пальца в обе стороны позволяет убедиться, что оба стопора выполняют свою функцию. Не следует забивать палец ударным инструментом, чрезмерно сводить концы кольца или исправлять деформированный стопор. При повторной сборке используют новые кольца, поскольку снятая либо разогнутая деталь может потерять необходимое усилие удержания.

Когда комплект нужен при ремонте

Кольца устанавливают при замене поршня или пальца, разборке соединения поршня с шатуном, а также вместо деформированных или ослабленных стопоров. Одновременно проверяют состояние канавок, бобышек поршня и самого пальца. Если посадочное место разбито или имеет повреждения, установка новых колец сама по себе не устраняет неисправность — требуется оценка всей поршневой группы.

Комплект AMG-2 рассчитан на обслуживание двигателя 178F и содержит два стопора, необходимых для одной поршневой сборки. Точный подбор и полная посадка в канавках позволяют восстановить штатную фиксацию поршневого пальца после ремонта.
