Прокладка головки цилиндра 194F, 94 мм

Прокладка головки цилиндра 194F, 94 мм

Эта деталь предназначена для герметизации стыка цилиндра и головки одноцилиндрового бензинового двигателя 194F, который применяется на мотоблоках и другой технике с автономным силовым агрегатом. Размер 94 мм служит ориентиром по диаметру цилиндра двигателя. Прокладку устанавливают между сопрягаемыми плоскостями при сборке после снятия головки, планового ремонта цилиндро-поршневой группы или устранения разгерметизации.

Назначение и конструкция

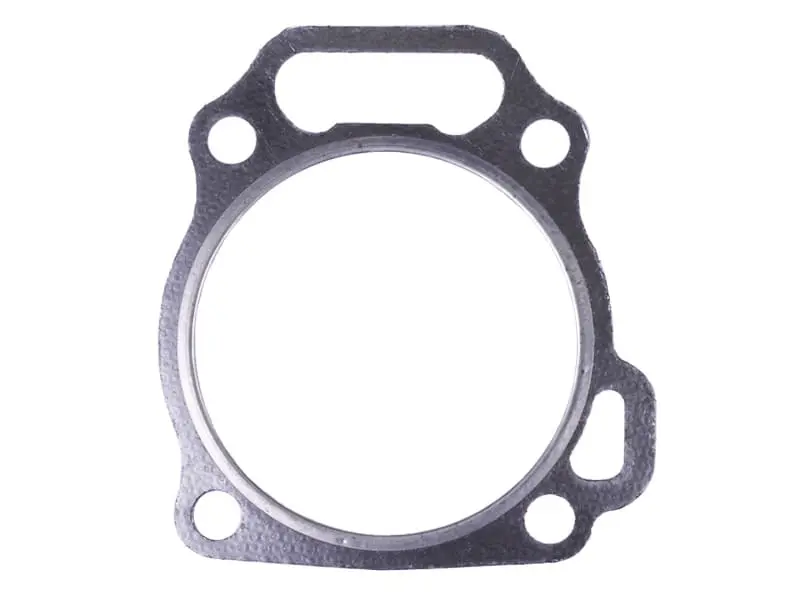

В зоне соединения головки и цилиндра прокладка формирует плотный барьер вокруг камеры сгорания. Она помогает удерживать давление газов внутри цилиндра и перекрывает пути их прорыва наружу через стык деталей. Для такого соединения важны не только общий контур, но и точное совмещение центрального проема, крепежных отверстий и проходов в корпусных деталях. У этой модели предусмотрены один большой круглый проем с окантовкой, четыре круглых отверстия под крепеж, верхний продолговатый проем и боковой фигурный проход.

Прокладку ставят при каждом разъединении головки и цилиндра: уже обжатая деталь не рассчитана на повторную установку. Поводом для ремонта могут быть следы прорыва газов по стыку, потеря герметичности, повреждение или прогар старой прокладки. При этом причина неисправности не всегда ограничивается самой прокладкой. Перед сборкой нужно исключить искривление головки и цилиндра, дефекты привалочных плоскостей, загрязнение резьбовых отверстий и ошибки затяжки.

Как проверить совместимость

Основные параметры подбора — обозначение двигателя 194F и диаметр цилиндра 94 мм. Одного совпадения размера недостаточно: у прокладок для соседних моделей могут отличаться наружный контур, расположение отверстий и конфигурация проходов. До установки совместите новую деталь со снятой прокладкой и плоскостью цилиндра без растягивания и подрезки. Центральный проем не должен заходить в рабочую зону цилиндра, а все крепежные и технологические отверстия должны открываться полностью.

• Тип детали: прокладка головки цилиндра.
• Совместимая модель: бензиновый двигатель 194F.
• Размер подбора: 94 мм по диаметру цилиндра.
• Назначение: уплотнение соединения цилиндра с головкой.
• Что сравнить: центральный проем, наружный контур, четыре крепежных отверстия и дополнительные проходы.

Рекомендации по установке

Снимите остатки прежней прокладки, аккуратно очистите и обезжирьте обе привалочные плоскости, не оставляя задиров и твердых частиц. Проверьте плоскостность деталей и состояние резьбы. Новую прокладку уложите ровно, без смещения и повреждения окантовки; затем установите головку так, чтобы она не сдвинула уплотнение. Момент, этапы и очередность затяжки крепежа берите из руководства именно к вашему двигателю 194F. Способ применения герметизирующего состава также определяют по инструкции производителя двигателя или прокладки: произвольное нанесение может изменить посадку и усилие обжатия.

После сборки убедитесь, что все проходы остались открыты, а головка равномерно притянута. При первом запуске контролируйте стык на отсутствие следов разгерметизации и не нагружайте двигатель до проверки его устойчивой работы. Такой порядок помогает использовать прокладку по назначению и не повторять разборку из-за неверного подбора либо подготовки поверхностей.
