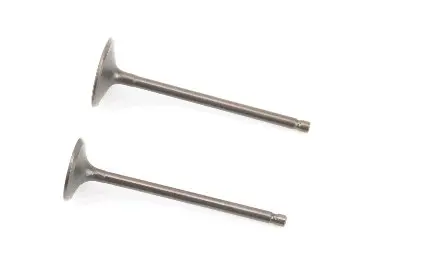

Клапаны впускной и выпускной Bajaj Boxer BM/BMX 150, 2 шт.

Клапаны двигателя Bajaj Boxer BM/BMX 150, пара

Комплект предназначен для ремонта головки цилиндра мотоциклов Bajaj Boxer BM/BMX 150. В него входят два разных по назначению клапана: впускной пропускает свежую топливовоздушную смесь в цилиндр, а выпускной открывает выход отработавшим газам. Их своевременное открытие и плотное закрытие необходимы для наполнения цилиндра, сохранения компрессии и правильного газообмена в четырехтактном двигателе.

Впускной и выпускной клапаны устанавливаются каждый на свое место и не являются взаимозаменяемыми. Они отличаются условиями работы и геометрией, поэтому при сборке нужно правильно определить обе позиции. Исполнение «голые» означает, что комплект состоит только из двух клапанов. Пружины, тарелки, сухари, маслосъемные колпачки и другие детали клапанного механизма в него не входят и подбираются отдельно либо используются после проверки их состояния.

Когда требуется замена

Комплект применяют при ремонте разобранной головки цилиндра, если прежние клапаны не обеспечивают нормальную посадку в седлах или имеют недопустимый износ. Решение о замене принимают после очистки и измерения деталей, поскольку похожие признаки могут быть связаны также с направляющими, седлами, пружинами или регулировкой привода клапанов.

• Износ стержня увеличивает зазор в направляющей и мешает клапану двигаться по правильной оси.
• Повреждение рабочей фаски или тарелки ухудшает герметичность камеры сгорания.
• Деформация стержня препятствует свободному перемещению и равномерной посадке в седло.
• Прогар, раковины и глубокие следы выработки требуют оценки клапана вместе с соответствующим седлом.

Как проверить совместимость

Основной ориентир для выбора — двигатель Boxer BM/BMX 150, однако перед установкой следует учитывать конкретную модификацию мотоцикла и результаты разборки. Надписи «150» недостаточно для подбора по аналогии с другими двигателями: клапан должен соответствовать направляющей, седлу и деталям фиксации именно этой головки цилиндра.

• Сопоставьте общую длину каждого нового клапана со снятым впускным или выпускным клапаном.
• Проверьте диаметр стержня и его посадку в исправной направляющей.
• Сравните диаметр и профиль тарелки, а также расположение рабочей фаски.
• Убедитесь в совпадении формы и положения канавки под сухари.
• Не меняйте впускную и выпускную позиции местами даже при внешнем сходстве деталей.

Сравнение проводят отдельно для каждого клапана. Если старые детали сильно повреждены и не подходят как образец, размеры и допуски берут из сервисных данных для точной версии двигателя. Такой подход помогает исключить установку детали, которая входит в направляющую, но не соответствует седлу, высоте механизма или способу фиксации.

Установка и проверка головки цилиндра

Перед сборкой головку очищают от нагара и продуктов износа. Направляющие проверяют на зазор и овальность, а седла — на повреждения и равномерность контакта с рабочими фасками. Установка новых клапанов без оценки этих поверхностей не устраняет причину потери герметичности: изношенная направляющая нарушает соосность, а поврежденное седло не обеспечивает плотного прилегания тарелки.

• Рабочие фаски и седла должны образовывать равномерный пояс контакта по всей окружности.
• Пружины проверяют на состояние и соответствие сервисным параметрам двигателя.
• Сухари и тарелки должны надежно фиксироваться в предусмотренных канавках стержней.
• Маслосъемные колпачки оценивают отдельно и при необходимости заменяют до окончательной сборки.

Обработку седел и притирку выполняют по результатам дефектовки, не снимая лишний материал с исправных поверхностей. После установки следует выставить зазоры впускного и выпускного клапанов по сервисной документации конкретной модификации, проверить фазы газораспределения и вручную прокрутить двигатель. Финальная проверка свободного хода и герметичности помогает убедиться, что обе детали установлены на свои позиции.

Комплектация

• Впускной клапан — 1 шт.
• Выпускной клапан — 1 шт.
• Дополнительная оснастка не входит.

Пара подходит для ремонта обеих клапанных позиций Boxer BM/BMX 150 за одну разборку головки цилиндра. Перед заказом подготовьте данные о модификации двигателя и результаты измерения снятых деталей, а при сборке одновременно проверьте сопряженные компоненты клапанного механизма.
