Коленвал для мотороллера Муравей, втулка

Коленвал для мотороллера Муравей с втулкой

Деталь предназначена для ремонта двухтактного двигателя мотороллера Муравей объемом 200 см³. Коленчатый вал принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент сопряженным механизмам двигателя. От состояния этой детали зависят плавность вращения, правильное перемещение поршня и стабильная работа силового агрегата.

Конструкция и назначение исполнения

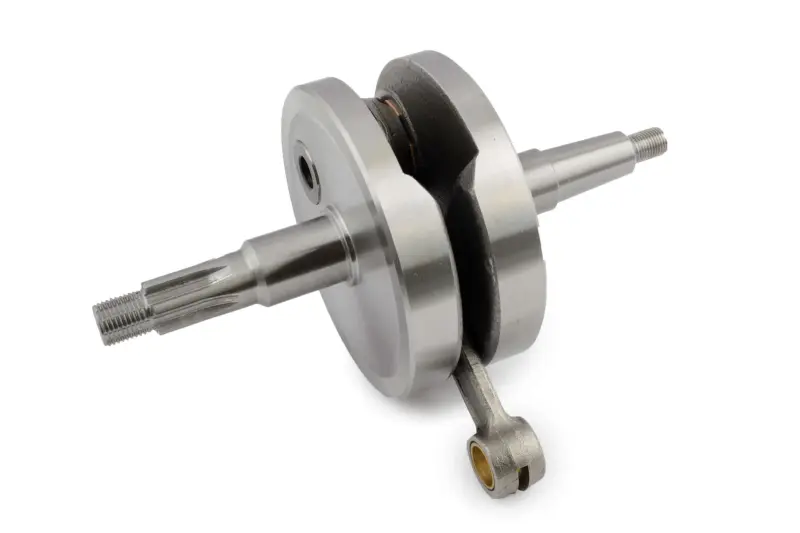

Коленвал выполнен в сборе с шатуном и двумя щеками. На концах расположены ступенчатые посадочные участки, резьба и шлицевая часть для соединения с сопряженными деталями. Обозначение «втулка» относится к верхней головке шатуна: поршневой палец работает в подшипнике скольжения, а не в игольчатом сепараторе. Это принципиальная особенность исполнения, которую необходимо учитывать при подборе поршневого пальца и других деталей цилиндро-поршневой группы.

Во время работы двигателя шатун передает нагрузку между поршнем и кривошипом, а щеки коленвала обеспечивают заданную траекторию его движения. Посадочные поверхности цапф взаимодействуют с опорами в картере, поэтому геометрия концов вала должна соответствовать установленным подшипникам, уплотнениям и приводным деталям. Даже при совпадении названия модели разные исполнения могут отличаться формой посадок, вариантом верхней головки шатуна и устройством соединительных участков.

Что проверить перед выбором

• Модель и двигатель. Коленвал рассчитан на мотороллер Муравей с двухтактным двигателем 200 см³. При ремонте техники с замененным или доработанным мотором подбор выполняют по фактически установленному агрегату.
• Тип верхней головки шатуна. Требуется исполнение со втулкой под поршневой палец. Вариант с сепаратором не следует считать взаимозаменяемым без проверки всей цилиндро-поршневой группы.
• Форма концов вала. Сопоставьте со снятой деталью расположение резьбы, шлицев, конусных и ступенчатых участков, а также направление установки сопряженных компонентов.
• Посадочные размеры. До сборки сравните диаметры и длину посадок под подшипники, уплотнения и приводные детали. Точные значения должны соответствовать версии двигателя и ремонтной документации.
• Сопряжение с поршневым пальцем. Палец должен соответствовать втулке верхней головки шатуна по размеру и предусмотренному монтажному зазору.

Когда требуется замена

Диагностика коленвала необходима при появлении необычного стука из двигателя, заметной вибрации, люфта шатуна, повреждений резьбы или шлицев, износа посадочных поверхностей и биения цапф. Эти признаки проверяют после разборки: похожие симптомы могут вызывать подшипники, поршневой палец и другие сопряженные детали. Новый коленвал выбирают после оценки всего соединения, чтобы не устанавливать его вместе с изношенными компонентами.

Рекомендации по установке

Замена выполняется с раскрытием картера и демонтажем прежнего коленвала. Перед монтажом очищают посадочные места, проверяют состояние коренных подшипников, уплотнений, поршневого пальца и деталей, устанавливаемых на концы вала. Нагрузку при запрессовке прикладывают через подходящую оправку и только к той поверхности, для которой она предназначена: удары по резьбе, шлицам, шатуну или щекам способны нарушить геометрию сборки.

После установки проверяют свободное вращение без заеданий, правильное положение шатуна и совпадение всех соединений. Монтажные зазоры, порядок сборки и усилие затяжки крепежа выбирают по руководству для конкретной модификации двигателя. Такой подход помогает избежать перекоса, повреждения новых подшипников и повторной разборки мотора.
