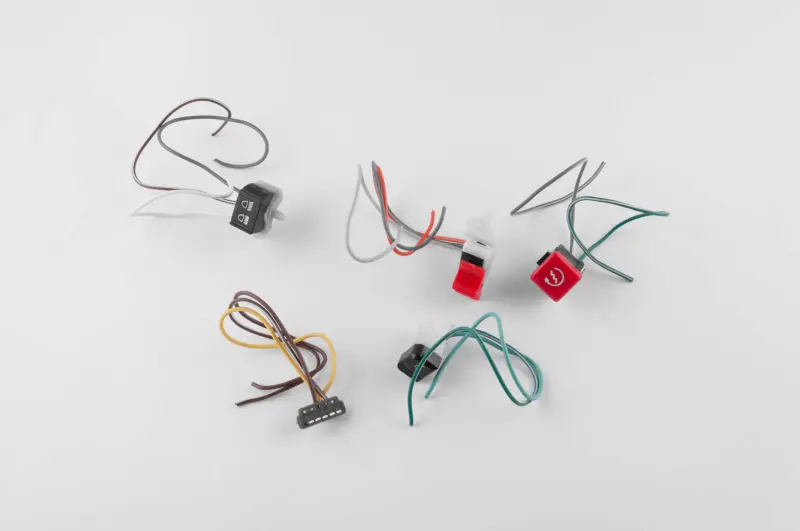

Комплект кнопок руля для квадроцикла ATV XVP, 5 шт.

Комплект кнопок руля ATV XVP

Набор из пяти отдельных кнопок предназначен для ремонта органов управления китайского квадроцикла. Такие детали устанавливаются в зоне руля и позволяют вынести необходимые команды под пальцы водителя. Комплект подойдет для восстановления техники, на которой отдельные клавиши повреждены, заедают, потеряли контакт или были сняты вместе со старой проводкой.

Каждая кнопка выполнена как самостоятельная деталь с проводами для подключения. В набор входят элементы разной формы: клавиши и переключатели отличаются корпусами, количеством выводов и исполнением проводов. Благодаря этому комплект рассчитан не на одну команду, а на несколько позиций управления. Точное назначение каждого элемента определяется схемой конкретного квадроцикла: одинаковый внешний формат техники не означает одинаковую распиновку или логику контактов.

Что входит в набор

• пять отдельных кнопок и переключателей для размещения в зоне руля;
• провода, уже выведенные из корпусов деталей;
• разные варианты клавиш для нескольких команд управления;
• соединительные окончания на части проводов.

Комплект ориентирован на китайские квадроциклы ATV, однако название ATV само по себе не определяет точную совместимость. Производители техники могут менять кнопки, разъемы и схему подключения даже в пределах внешне похожих моделей. До заказа следует сопоставить набор со снятыми деталями и проводкой конкретной машины.

Как проверить совместимость

Сначала пересчитайте нужные кнопки и сравните форму каждого корпуса. Затем проверьте способ установки: важны размеры посадочных мест, ориентация клавиш и возможность разместить провода без натяжения. Отдельно сопоставьте количество проводов у каждой кнопки, форму соединителей, число контактов и их расположение. Цвет изоляции можно использовать лишь как дополнительный ориентир: он не заменяет проверку назначения проводников по схеме техники.

Также необходимо определить принцип работы каждой штатной кнопки. На квадроциклах применяются как кратковременные клавиши, возвращающиеся после нажатия, так и фиксируемые переключатели. Перед монтажом сравните поведение старой детали с соответствующей кнопкой из комплекта и проверьте контакты измерительным прибором. Подключать провода только по внешнему сходству или цвету не следует.

Установка и проверка

Работы выполняют при отключенном питании техники. Перед разборкой удобно зафиксировать расположение старых проводов и соединителей, после чего снимать по одной кнопке и переносить подключения последовательно. Проводку нужно уложить так, чтобы при полном повороте руля она не натягивалась, не пережималась и не касалась острых кромок или нагревающихся деталей.

После установки каждую команду проверяют отдельно, а затем повторяют проверку при повороте руля в обе стороны. Клавиши должны перемещаться свободно, корпуса — надежно держаться в своих посадочных местах, а соединения — не размыкаться от движения проводов. Если штатные разъемы или распиновка отличаются, подключение должен выполнять специалист по электрооборудованию мототехники.

Комплект ATV XVP удобен для комплексного восстановления нескольких органов управления или для ремонта квадроцикла с отсутствующими кнопками. Правильный выбор строится на сравнении пяти деталей со штатной конфигурацией: учитываются форма, посадка, тип действия, количество проводов и схема контактов. Такой подход помогает установить набор без ошибочного назначения клавиш и повторной переделки проводки.
