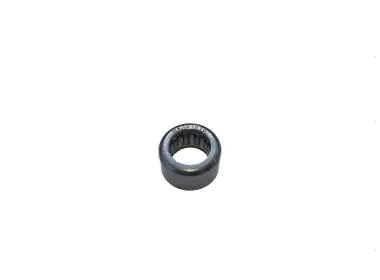

Игольчатый подшипник 10×16×10 AZT

Игольчатый подшипник 10×16×10 AZT

Компактный игольчатый подшипник предназначен для ремонтной замены в узлах мототехники, где важны точное совпадение посадочных размеров и соответствие конструкции установленной детали. Размер 10×16×10 мм обозначает три основных параметра: внутренний диаметр 10 мм, наружный диаметр 16 мм и ширину 10 мм. По ним подшипник сопоставляют с валом или пальцем, отверстием корпуса и доступным местом по ширине.

Конструкция состоит из наружного кольца и тонких цилиндрических игольчатых роликов. Такое исполнение позволяет разместить роликовую опору в компактном узле с ограниченным пространством. Подшипник применяют в ремонтируемых шарнирах, валах и рычажных механизмах, если для конкретного места предусмотрены именно этот тип конструкции и размер 10×16×10 мм. Он подходит для опоры вращающегося или качающегося элемента при полном совпадении посадочных параметров.

Когда требуется замена

Подшипник пригодится при плановом обслуживании, а также при появлении износа, люфта, заедания или повреждения роликов. Перед заменой важно оценить не только состояние снятой детали, но и поверхности, с которыми она работает. Повреждённый вал, палец или разбитое посадочное отверстие могут мешать правильной установке нового подшипника и нормальной работе всего механизма.

Для точного подбора измеряют снятый подшипник по всем трём направлениям. Внутренний диаметр должен составлять 10 мм, наружный — 16 мм, ширина — 10 мм. Затем проверяют диаметр сопрягаемого вала или пальца, отверстие в корпусе и доступную ширину посадочного места. Нельзя ориентироваться только на сходство деталей: даже небольшое отличие одного размера или исполнения способно привести к неправильной посадке.

Подбор для ремонтируемого узла

Эта модель рассчитана на замену игольчатого подшипника того же типоразмера. Перед покупкой сравните тип старой детали, её фактические размеры и устройство узла. Если прежний подшипник деформирован или сильно изношен, дополнительно измерьте посадочные поверхности самого механизма. Совместимость с определённым мотоциклом, двигателем или другим механизмом устанавливают по конструкции узла и образцу демонтированной детали.

Ширина здесь так же важна, как оба диаметра. Подшипник шириной 10 мм должен полностью размещаться в отведённом пространстве, не выступать за предусмотренные границы и не мешать соседним деталям. Наружный диаметр 16 мм должен соответствовать отверстию корпуса, а внутренний диаметр 10 мм — рабочему валу или пальцу. Только совпадение всех трёх параметров позволяет рассматривать деталь для установки.

Подготовка и установка

Перед монтажом очистите узел от загрязнений и остатков износа. Осмотрите посадочное отверстие, вал или палец: на рабочих поверхностях не должно быть повреждений, способных нарушить посадку или работу роликов. Проверьте, что подшипник устанавливается без перекоса и занимает предусмотренное положение по ширине.

При запрессовке усилие прикладывают к той части подшипника, которая входит в посадочное место. Это помогает избежать лишней нагрузки на ролики и сопряжённые элементы во время монтажа. Способ установки должен соответствовать устройству ремонтируемого механизма. После монтажа необходимо убедиться, что узел собран правильно, а вращающийся или качающийся элемент движется без заедания и постороннего люфта.

Игольчатый подшипник 10×16×10 AZT — практичный вариант для обслуживания компактного узла, когда требуются наружное кольцо, игольчатые ролики и строго заданные посадочные размеры. Для уверенного выбора достаточно последовательно проверить конструкцию, внутренний и наружный диаметры, ширину и состояние сопрягаемых поверхностей.
