Кронштейн крепления рулевой рейки ATV

Кронштейн крепления рулевой рейки ATV

Кронштейн служит для фиксации рулевой рейки в конструкции квадроцикла ATV. Он удерживает рулевой узел в предусмотренном положении относительно рамы и обеспечивает штатную схему соединения рулевого механизма с техникой. Деталь востребована при ремонте, если установленный кронштейн получил повреждения, треснул, деформировался в посадочных местах или перестал надежно удерживать рейку.

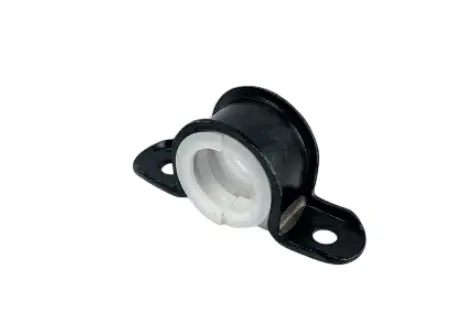

Кронштейн выполнен с центральным посадочным местом и двумя крепежными ушками с отверстиями. Такая конфигурация позволяет установить его в узел крепления рейки и связать рулевой механизм с рамой квадроцикла. Положение рейки влияет на согласованную работу руля и рулевых тяг, поэтому исправность кронштейна важна не только для фиксации отдельной детали, но и для правильного расположения всего узла.

Замена может потребоваться после удара в переднюю часть квадроцикла, при заметном смещении рулевой рейки, повреждении штатного крепления или во время ремонта с разборкой рулевого механизма. Трещины, деформация корпуса и разбитые посадочные места — основания снять старую деталь и проверить возможность установки нового кронштейна. Если крепление больше не удерживает рейку в заданном положении, дальнейшее состояние сопряженных элементов также требует внимания.

Как правильно подобрать кронштейн

Подбирайте деталь по снятому образцу и фактической конфигурации узла. Сопоставьте общую форму корпуса, центральное посадочное место, два крепежных ушка, количество и расположение монтажных отверстий. Отдельно убедитесь, что способ установки соответствует посадочным точкам рамы вашего квадроцикла. Даже небольшое различие в геометрии крепления может не позволить установить деталь в предусмотренное положение без перекоса.

Указание ATV определяет назначение для квадроциклетной техники, но не означает совместимость со всеми моделями квадроциклов. Поэтому ориентироваться только на тип техники недостаточно. Если демонтированного кронштейна нет, конфигурацию необходимой детали следует уточнить у мастера, который ремонтирует рулевой узел и может сопоставить ее с конкретными посадочными точками.

Что проверить при установке

До сборки осмотрите места крепления на раме, рулевую рейку и используемые крепежные элементы. На сопряженных участках не должно оставаться без внимания повреждений или люфта: новый кронштейн восстанавливает крепление рейки, но не устраняет износ остальных компонентов рулевого управления. Если соседние элементы деформированы или имеют поврежденные посадочные места, их состояние необходимо оценить отдельно.

Во время примерки кронштейн должен совпадать с точками установки и занимать предусмотренное положение без перекоса. Центральная часть должна соответствовать посадочному участку рулевой рейки, а отверстия на ушках — расположению крепления на раме. Не следует использовать деталь, если для совмещения требуется смещать рейку или устанавливать кронштейн с нарушением его положения.

Назначение детали в ремонте

Кронштейн позволяет заменить поврежденный элемент крепления отдельно, когда сама рулевая рейка не требует замены в сборе. Это практичное решение для восстановления штатного расположения рулевого узла при условии, что рейка, рама, рулевые тяги и сопряженные посадочные места пригодны для дальнейшей работы.

После установки необходимо еще раз убедиться, что рейка надежно удерживается в предусмотренном положении, кронштейн стоит ровно, а соседние части рулевого механизма не имеют заметного смещения. Тщательная проверка соответствия перед окончательной сборкой помогает правильно установить деталь и продолжить обслуживание рулевого узла квадроцикла.
