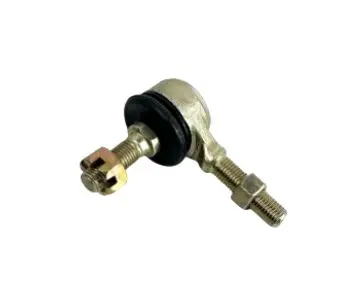

Левый наконечник рулевой тяги ATV 50/250

Левый наконечник рулевой тяги ATV 50/250

Левый наконечник предназначен для ремонта рулевого управления квадроцикла и восстановления соединения рулевой тяги с узлом поворота колеса. Во время работы он передаёт усилие от рулевого механизма к колесу и обеспечивает подвижное соединение, необходимое для поворота. Деталь рассчитана на применение в технике, для которой предусмотрен вариант ATV 50/250, однако перед заказом важно проверить параметры установленного наконечника и исполнение рулевого механизма конкретного квадроцикла.

Наконечник заменяют при появлении люфта, повреждении защитного чехла, закисании резьбы или нарушении соединения с рулевой тягой. Изношенная деталь может затруднять демонтаж тяги и регулировку схождения, поэтому откладывать ремонт такого узла не стоит. Правильно подобранный наконечник позволяет восстановить штатное соединение без ненужной доработки деталей при монтаже.

Конструкция и назначение

В конструкции предусмотрены шарнирное соединение, резьбовая часть для установки в рулевую тягу, крепёжный палец и защитный чехол. Шарнир сохраняет подвижность соединения в рулевом приводе, когда колесо поворачивается и узел работает под изменяющимся углом. Крепёжный палец соединяет наконечник с поворотным узлом, а резьбовая часть служит для монтажа на тягу и регулировки положения колеса в пределах, предусмотренных конструкцией квадроцикла.

Защитный чехол закрывает шарнирную часть. Если на снятом наконечнике чехол повреждён, шарнир имеет заметный люфт либо резьбовое соединение закисло, деталь следует оценивать как узел, требующий замены. Новый наконечник используют при плановом обслуживании рулевого управления или во время ремонта после обнаружения износа соединения.

Подбор перед покупкой

Эта деталь имеет левое исполнение. Сторона установки принципиальна: правый и левый наконечники одного назначения могут различаться направлением резьбы, формой посадочной части или общей геометрией. Поэтому правую деталь нельзя выбирать вместо левой только из-за похожего внешнего вида.

Перед покупкой сопоставьте наконечник со снятой деталью и требованиями документации к квадроциклу. Последовательно проверьте сторону установки, направление и размер резьбы, форму и диаметр посадочного пальца, длину резьбовой зоны и общую конфигурацию соединения. Обозначение ATV 50/250 определяет заявленный вариант применения, но не заменяет проверку конкретной модели и исполнения рулевого механизма. Даже внешне похожие наконечники могут иметь другую посадку.

Установка и проверка

Наконечник устанавливают в соответствующую точку рулевой тяги и соединяют с поворотным узлом. Перед монтажом полезно зафиксировать положение старой детали и сравнить основные параметры соединения, чтобы сохранить исходную ориентацию узла в качестве отправной точки для последующей регулировки. Все резьбовые и посадочные элементы должны соответствовать штатным местам без принудительной подгонки.

После установки проверьте правильность сборки рулевого привода, надёжность соединения и свободу работы шарнира. Работы с рулевой тягой завершают проверкой и регулировкой положения колёс в соответствии с требованиями производителя квадроцикла. Такой подход помогает корректно установить левый наконечник, восстановить работу соединения и убедиться, что рулевой узел собран в предусмотренной конфигурации.
