Индикатор переключения передач Delta, Alpha (TM)

Индикатор переключения передач Delta, Alpha (TM)

Компактный индикаторный модуль предназначен для мопедов семейства Delta и Alpha. Он выводит на приборную панель информацию о выбранной передаче, помогая водителю быстрее ориентироваться при начале движения, остановке и последовательном переключении. Деталь подключается к проводке мопеда гибким многожильным жгутом и используется совместно с системой определения положения коробки передач.

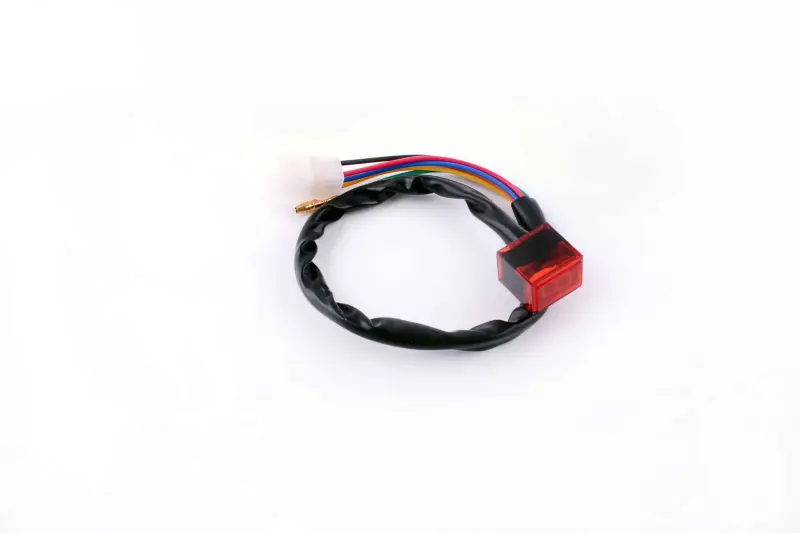

Корпус индикатора выполнен в виде небольшого прямоугольного блока с красной светопропускающей передней частью. От него отходит изолированный жгут из нескольких разноцветных проводов; на концах предусмотрены пластиковый разъём и отдельный контакт. Такая конструкция рассчитана на размещение модуля в зоне приборной панели и соединение с соответствующими выводами проводки. Это самостоятельная деталь индикации, поэтому её не следует путать с полной приборной панелью, спидометром, механической ножкой переключения или датчиком, устанавливаемым непосредственно на двигатель.

Что проверить при подборе

Названия Delta и Alpha охватывают мопеды разных годов и модификаций, поэтому одной модели техники для уверенного выбора недостаточно. Перед заказом сравните старую деталь с новым индикатором по форме и размеру корпуса, расположению в панели, длине и направлению выхода жгута, количеству проводов, типу пластикового разъёма, числу и расположению контактов. Отдельно проверьте наличие одиночного контактного вывода и способ его соединения. Разъём должен совпадать не только внешне: важны конфигурация гнезда, фиксаторы и фактическое расположение контактов.

Цвета проводов удобно использовать как дополнительный ориентир при сравнении с демонтированным модулем, но они не заменяют проверку схемы конкретного мопеда. В разных версиях проводки одинаковый цвет не обязательно выполняет одну и ту же функцию. Если штатный разъём был ранее переделан, ориентируйтесь на назначение каждого вывода и схему техники, а не только на внешний вид соединения.

Когда требуется проверка или замена

Поводом для диагностики служат отсутствие показаний на панели, пропадание индикации отдельных положений, несоответствие показания фактически включённой передаче или нестабильная работа после вибрации и движения по неровной дороге. Такие признаки не всегда означают неисправность самого индикатора. До замены нужно осмотреть разъёмы, контакты, участки жгута возле изгибов, соединения в приборной панели и датчик положения коробки передач. Загрязнение, окисление, ослабленный контакт или повреждённый провод могут давать похожие симптомы.

Замена индикаторного модуля оправдана, если его корпус повреждён, провод оторван непосредственно у блока, разъём не удерживается либо проверка остальных компонентов не выявила неисправности. Сопоставление показаний со всеми доступными положениями коробки помогает отделить дефект отображения от проблемы датчика или проводки.

Рекомендации по установке

Монтаж выполняют при отключённом питании бортовой системы. Перед снятием старой детали зафиксируйте расположение разъёмов и прокладку жгута. Новый модуль устанавливают в штатное место без перекоса, а провод укладывают так, чтобы он не натягивался, не пережимался деталями панели и не касался острых кромок. Контакты соединяют до полного прилегания, не прикладывая усилие к самим проводам.

После сборки проверьте отображение нейтрального положения и каждой передачи, предусмотренной коробкой конкретного мопеда. Проверку удобно проводить на неподвижной технике с надёжной опорой, последовательно переключая положения и наблюдая за панелью. Правильно подобранный и подключённый индикатор возвращает штатное отображение выбранной передачи и облегчает контроль переключения в повседневной эксплуатации.
