Статор для аккумуляторной пилы TM-CS414Li

Статор для аккумуляторной пилы TM-CS414Li

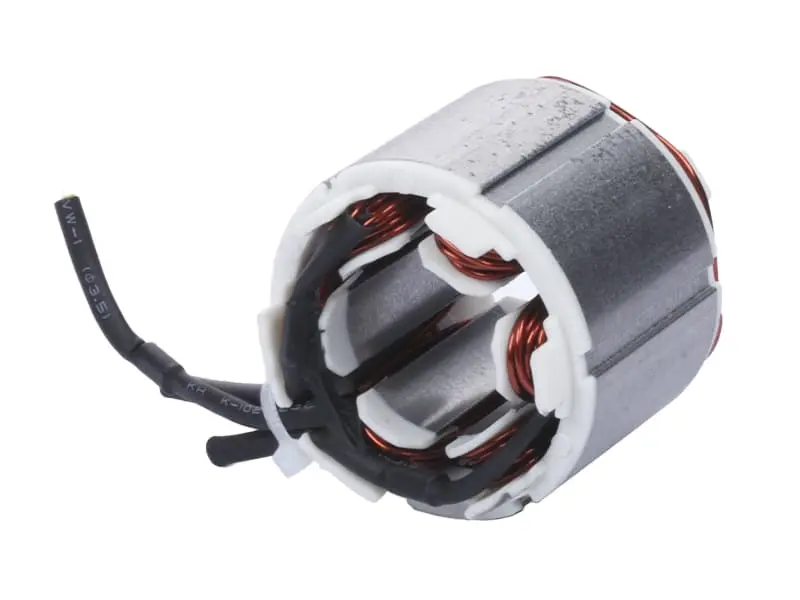

Статор предназначен для электродвигателя аккумуляторной пилы TM-CS414Li. Это неподвижная часть двигателя с сердечником, катушками обмотки и выводами для подключения. В паре с ротором статор создаёт магнитное поле, необходимое для работы двигателя и вращения приводного узла пилы. Деталь выбирают при ремонте инструмента, когда штатный статор получил повреждение или требуется заменить его на аналогичный по конструкции.

Конструкция рассчитана именно на модель TM-CS414Li: у статора шесть катушек и три провода подключения. Наружный диаметр составляет 50 мм, внутренний — 27 мм, длина провода — 45 мм. Эти параметры важны при подборе, поскольку определяют размещение детали в моторе и подключение к электрической части. Не стоит ориентироваться только на внешнее сходство статоров от других пил: отличаться могут посадочный размер, число выводов, их расположение и конфигурация обмотки.

Замена статора может понадобиться при неисправности силовой части пилы. Поводом для диагностики служат нестабильная работа двигателя, потеря оборотов, перегрев или отсутствие запуска. Такие признаки не всегда означают неисправность именно статора: перед покупкой разумно проверить ротор, контакты, проводку, выключатель, блок управления и аккумулятор. Если причина установлена, установка подходящего статора помогает собрать двигатель с соблюдением исходной схемы соединений.

Преимущества:

• предназначен для аккумуляторной пилы TM-CS414Li;
• неподвижная часть электродвигателя, работающая совместно с ротором;
• шесть катушек обмотки;
• три провода для подключения;
• наружный диаметр 50 мм и внутренний диаметр 27 мм;
• длина провода 45 мм;
• подходит для планового ремонта электрической части пилы.

Характеристики:

• Тип запчасти: статор.
• Назначение: аккумуляторная пила TM-CS414Li.
• Количество катушек: 6.
• Количество проводов: 3.
• Вес: 230 г.

Перед установкой сравните новую деталь со снятым статором: проверьте наружный и внутренний диаметры, число катушек, количество и длину проводов, форму сердечника, расположение пазов и выводов. Подключение выполняют по штатной схеме пилы, без натяжения и пережатия проводов при сборке корпуса двигателя. Такой подход помогает избежать ошибки подбора и сохранить корректную работу электрической части инструмента после ремонта.
