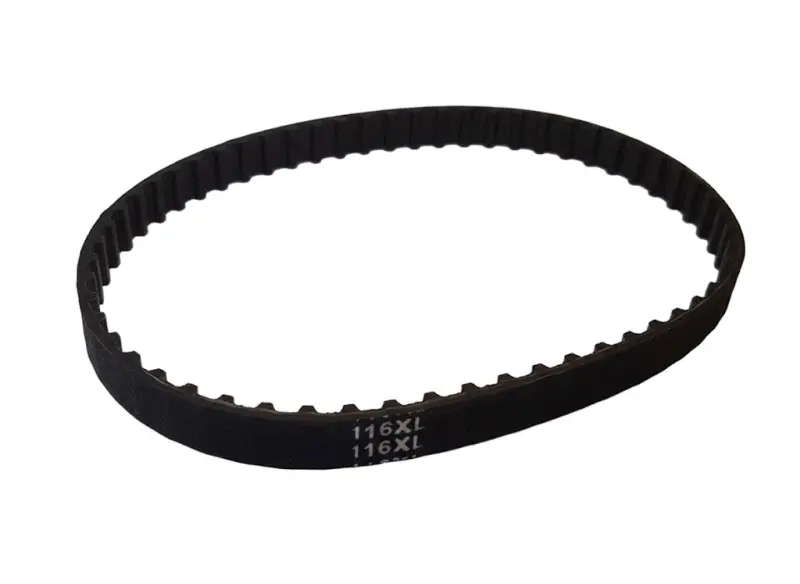

Зубчатый ремень для электроинструмента 116 XL AZT-3

Зубчатый ремень для электроинструмента 116 XL AZT-3

Зубчатый ремень 116 XL применяется в приводах электроинструмента и другой техники с зубчатыми шкивами. Он передаёт вращение от двигателя к рабочему механизму и поддерживает согласованное движение валов. Внутренние зубья входят в зацепление со шкивами, поэтому ремень работает без проскальзывания, характерного для гладких приводных ремней.

Эта запасная часть нужна для ремонта привода, если установленный ремень растянулся, потрескался, потерял отдельные зубья либо перестал уверенно передавать вращение. Правильно подобранная замена позволяет восстановить штатную кинематику механизма без переделки шкивов и других узлов. Ремень выполнен в виде замкнутого контура с внутренним зубчатым профилем и рассчитан на работу только с подходящими по параметрам шкивами.

Основные параметры

• Типоразмер: 116 XL.
• Профиль: XL.
• Количество зубьев: 58.
• Шаг зубьев: 5,08 мм.
• Расчётная длина: 294,64 мм.
• Конструкция: замкнутый ремень с внутренними зубьями.

При подборе важно учитывать все указанные параметры одновременно. Совпадения одной только длины недостаточно: профиль и шаг должны соответствовать зубчатым шкивам, а количество зубьев — параметрам снятой детали. Если зубья ремня и шкивов не совпадают по профилю или шагу, корректного зацепления не будет.

Как подобрать замену

Перед заказом снимите старый ремень и проверьте сохранившееся на нём обозначение. Для этой модели необходимо совпадение маркировки 116 XL, профиля XL и количества зубьев — их должно быть 58. Дополнительно сравните расчётную длину 294,64 мм и шаг 5,08 мм. Эти данные дают надёжную основу для выбора, но проверку следует завершить измерением ширины.

Ширина конкретного исполнения не определяется одним обозначением 116 XL. Измерьте снятый ремень и сопоставьте результат с посадочной шириной шкивов. Ремень должен размещаться на рабочей поверхности шкивов по всей своей ширине, не выходить за края и не иметь возможности заметно смещаться в сторону.

Не выбирайте замену только по внешнему диаметру старого кольца или названию электроинструмента. Растянутый либо повреждённый ремень может дать неточный результат при таком измерении, а в пределах одной линейки техники могут использоваться разные варианты привода. Надёжнее сверять маркировку, профиль, шаг, число зубьев, расчётную длину и фактическую ширину демонтированной детали.

Рекомендации по установке

До монтажа очистите шкивы от фрагментов старого ремня и других загрязнений. Осмотрите зубчатые поверхности: на них не должно быть сколов, мешающих нормальному зацеплению. Также проверьте взаимное положение шкивов и отсутствие перекоса, поскольку неисправность привода может привести к боковому смещению нового ремня.

Устанавливайте ремень без перекручивания и принудительного растягивания. Последовательно разместите его на шкивах, контролируя попадание зубьев в соответствующие впадины. После сборки убедитесь, что ремень занимает рабочую ширину шкивов, расположен ровно и нигде не зажат.

При пробном пуске проследите за движением привода: ремень должен сохранять положение и не смещаться к краям шкивов. Модель 116 XL AZT-3 выбирают для оборудования, в котором одновременно совпадают профиль XL, 58 зубьев, шаг 5,08 мм, расчётная длина 294,64 мм и требуемая ширина. Такая проверка помогает сразу подобрать подходящую запасную часть и корректно восстановить передачу вращения.
