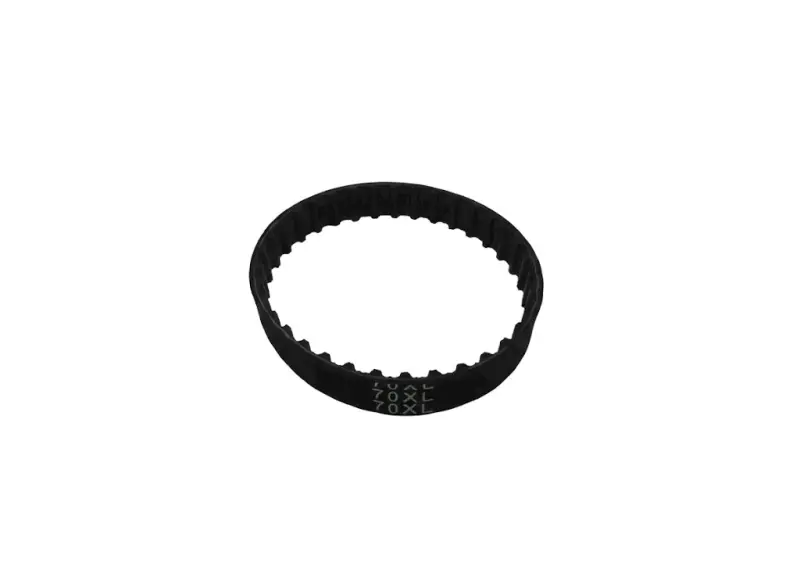

Зубчатый приводной ремень 70XL для заточного станка

Зубчатый приводной ремень 70XL для заточного станка

Замкнутый ремень предназначен для передачи вращения между зубчатыми шкивами заточного станка. Внутренние зубья входят в пазы шкивов, поэтому движение передается за счет зацепления, а не только трения поверхностей. Такое исполнение важно для привода, в котором шкивы и ремень должны работать с согласованным шагом. Деталь используют при ремонте станка, если штатный ремень растянулся, растрескался, потерял зубья или порвался.

Обозначение 70XL задает типоразмер зубчатого ремня: профиль XL имеет шаг зубьев 5,08 мм, а исполнение 70XL — 35 зубьев и расчетную длину по линии шага 177,8 мм. Эти параметры связаны между собой и определяют посадку на соответствующие шкивы. Ремень подойдет только механизму, рассчитанному на профиль XL и этот размер; близкая внешняя длина ремня другого профиля не делает его взаимозаменяемым.

Что проверить перед выбором

• Профиль и размер: в документации станка или на прежнем ремне должно быть указано 70XL.
• Зубчатое зацепление: сверяют форму зубьев, шаг 5,08 мм и количество зубьев — 35.
• Длину: расчетная длина по линии шага составляет 177,8 мм; ее не следует путать с измерением свободно уложенной петли линейкой.
• Ширину: ремни 70XL выпускаются в разных вариантах ширины, поэтому этот параметр нужно сопоставить со старой деталью и посадочным местом между бортами шкива.
• Исполнение станка: у похожих заточных машин могут применяться разные приводы даже при сходном корпусе, поэтому ориентироваться только на внешний вид техники недостаточно.

Если старый ремень сохранился, сравнивают его обозначение, ширину, число зубьев и общий профиль. При разрыве, когда маркировка читается плохо, размер уточняют по руководству или схеме запчастей конкретной модификации станка. Не стоит подбирать деталь только по окружности: несовпадение шага или геометрии зуба не позволит ремню нормально сесть в канавки шкива.

Установка и проверка привода

Перед разборкой станок отключают от сети и открывают кожух привода в порядке, указанном изготовителем техники. С посадочных поверхностей удаляют пыль и остатки разрушенного ремня, затем проверяют зубья шкивов на повреждения и загрязнение. Новую петлю устанавливают без надрезов, сильного перегиба и натягивания острым инструментом. Зубья должны полностью входить в канавки, а боковая поверхность — не тереться о корпус или борта шкива.

Натяжение выставляют по инструкции к станку. Слабая посадка может сопровождаться перескакиванием зубьев, шумом и нестабильной передачей вращения, а чрезмерное натяжение создает лишнюю нагрузку на валы и подшипники. После сборки шкивы аккуратно проворачивают вручную, чтобы проверить ход ремня по всей окружности, и только затем закрывают защитный кожух.

Ремень 70XL выбирают для обслуживания заточного станка при точном совпадении профиля, длины, количества зубьев и ширины. Правильная сверка этих параметров помогает восстановить штатную работу привода без попыток компенсировать несовместимый размер натяжением или изменением положения шкивов.
