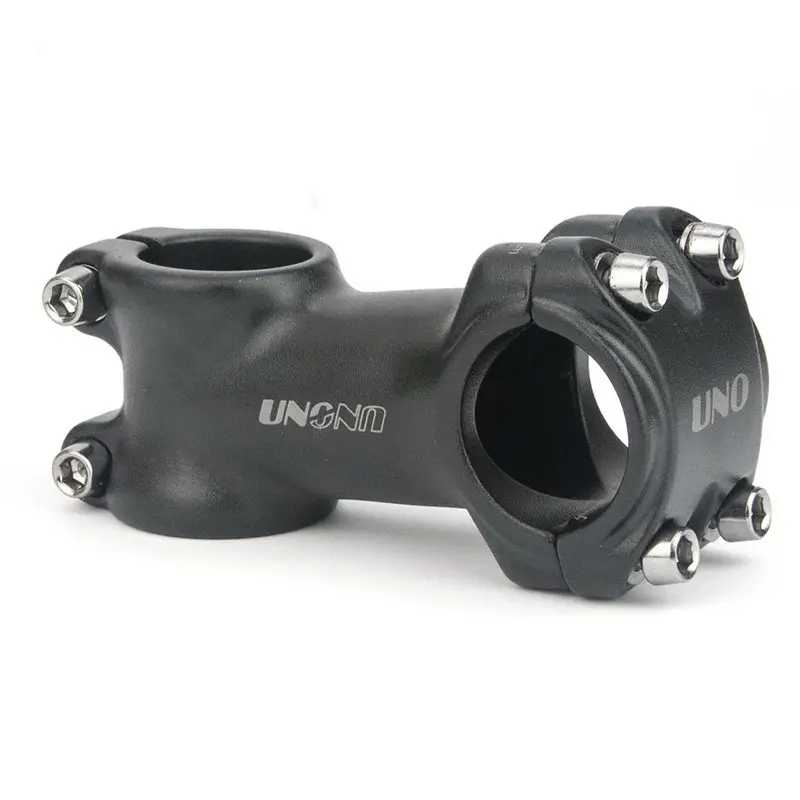

Вынос руля UNO A-Head 31,8×105 мм, черный

Вынос руля UNO A-Head 31,8×105 мм

Компонент соединяет руль со штоком вилки в безрезьбовой рулевой системе A-Head и задаёт положение руля относительно оси поворота велосипеда. Длина 105 мм рассчитана на конфигурации, где требуется соответствующее удаление руля от штока, а зажим 31,8 мм предназначен для руля с таким же посадочным диаметром в центральной части. Вынос подходит для сборки велосипеда, замены повреждённой детали или изменения посадки, если новый размер согласован с геометрией рамы и остальными компонентами рулевой зоны.

Конструкция и основные параметры

UNO выполнен из алюминиевого сплава и имеет чёрное покрытие. Со стороны руля установлена съёмная лицевая планка с четырьмя болтами: руль помещается в раскрытый зажим, поэтому для монтажа не нужно снимать с него грипсы, манетки и тормозные ручки. Четыре точки стяжки позволяют равномерно прижать центральную часть руля при последовательной затяжке болтов. На штоке вилки корпус фиксируется отдельным двухболтовым хомутом.

• Стандарт: A-Head, для безрезьбового штока вилки.
• Посадочный диаметр руля: 31,8 мм.
• Длина: 105 мм.
• Посадка на шток: 1 1/8 дюйма, или 28,6 мм.
• Угол: 7°.
• Материал корпуса: алюминиевый сплав.
• Исполнение: чёрный корпус, четырёхболтовая лицевая планка.

Длина и угол выноса участвуют в формировании расстояния и перепада между седлом и рулём. При переходе с более короткой модели на 105 мм руль окажется дальше от велосипедиста при прочих равных условиях. Поэтому размер следует выбирать не только по возможности установить деталь, но и по привычной посадке, длине рамы и желаемому положению рук. Если прежняя посадка устраивала, наиболее предсказуемый вариант — сохранить длину и угол снятого выноса.

Как проверить совместимость

Сначала измерьте диаметр руля именно в расширенной центральной зоне, которую охватывает лицевая планка: он должен составлять 31,8 мм. Диаметр в области грипс меньше и для подбора не используется. Затем проверьте шток вилки. Эта модель рассчитана на прямой безрезьбовый шток 1 1/8 дюйма; она не заменяет классический погружной вынос для резьбовой рулевой колонки без соответствующего переходного решения.

Сопоставьте длину 105 мм и угол 7° со снятой деталью либо с параметрами запланированной сборки. Также проверьте, хватает ли свободной высоты штока для полного размещения зажима, а тросы и гидролинии не натягиваются при повороте руля в обе стороны. Руль должен иметь круглую посадочную секцию 31,8 мм без несовместимых утолщений в зоне контакта. Эти проверки помогают исключить ситуацию, когда диаметры совпали, но установить компонент корректно мешают высота штока или компоновка оборудования.

Установка и повод для замены

Перед монтажом контактные поверхности очищают и осматривают. Вынос размещают на штоке, выставляют по направлению переднего колеса, а руль центрируют в зажиме. Болты лицевой планки подтягивают постепенно и равномерно крест-накрест, сохраняя одинаковые зазоры сверху и снизу. Преднатяг рулевой колонки регулируют верхней крышкой до окончательной фиксации выноса на штоке; затем крепёж затягивают с моментом, указанным производителями руля, вилки и выноса. После сборки руль должен свободно поворачиваться, а люфт в рулевой колонке и проворачивание руля в зажиме недопустимы.

Заменить вынос стоит при трещинах, деформации корпуса или лицевой планки, повреждённой резьбе и после удара, который мог нарушить геометрию детали. Модель 31,8×105 мм также подходит для плановой перенастройки посадки, когда именно такая длина соответствует расчёту или прежней конфигурации велосипеда. Перед поездкой проверяют положение руля, равномерность зазоров планки и затяжку всех шести крепёжных болтов.
