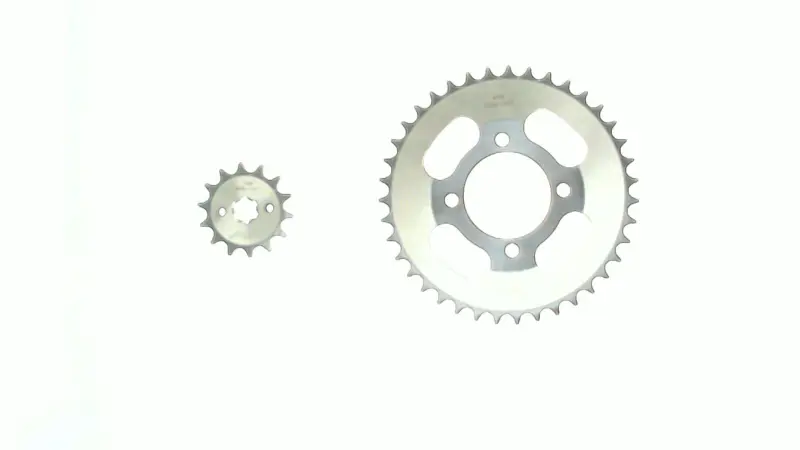

Комплект звезд трансмиссии Delta 428: 14T + 39T (TM SP)

Комплект звезд трансмиссии Delta 428: 14T + 39T

Пара предназначена для обслуживания цепного привода мопеда Delta и объединяет ведущую звезду на 14 зубьев с ведомой звездой на 39 зубьев. Обе детали рассчитаны на цепь типоразмера 428. Такой набор подходит для замены штатной комбинации 14T/39T, когда зубья старых звезд изношены, повреждены или уже не обеспечивают ровную работу передачи. Одновременная установка двух звезд помогает не смешивать новую деталь с изношенной парной и возвращает приводу согласованную геометрию зацепления.

Назначение и конструкция комплекта

Малая ведущая звезда передает вращение на цепь, а большая ведомая принимает усилие и приводит заднее колесо. Количество зубьев каждой детали влияет на передаточное отношение, поэтому сочетание 14T и 39T следует сохранять, если требуется повторить установленную на мопеде конфигурацию. Обозначение 428 относится к совместимому типоразмеру цепи: цепь и обе звезды должны соответствовать одному стандарту. Совпадения только по модели техники или внешнему диаметру для правильного подбора недостаточно.

• Ведущая звезда: 14 зубьев, типоразмер 428; перед оформлением нужно сопоставить ее центральную посадку и расположение крепежных участков со снятой деталью.
• Ведомая звезда: 39 зубьев, типоразмер 428; при подборе сравнивают центральное отверстие, количество и расположение монтажных отверстий, а также посадку на ступице.
• Применение: цепной привод мопеда Delta в конфигурации 14T/39T. Название семейства техники не отменяет проверки конкретного исполнения ступицы и выходного вала.
• Формат позиции: комплект из малой и большой звезд, позволяющий заменить обе контактирующие с цепью зубчатые детали в рамках одного обслуживания.

Как правильно подобрать

Сначала проверьте маркировку типоразмера используемой цепи: для этой пары требуется 428. Затем пересчитайте зубья старых деталей — их должно быть 14 спереди и 39 сзади. После этого сопоставьте посадочные поверхности. Для малой звезды важны форма и размеры центрального соединения, способ фиксации и положение относительно линии цепи. Для большой — диаметр центрального отверстия, схема монтажных отверстий, расстояния между ними и положение зубчатого венца относительно ступицы. Если хотя бы один из этих параметров отличается, звезда может не установиться либо цепь окажется смещена.

Перед заменой осмотрите цепь вместе с обеими старыми звездами. Заостренные, загнутые, заметно истонченные или поврежденные зубья являются основанием для замены. Новая цепь быстро изнашивается на поврежденных звездах, поэтому производители цепных передач рекомендуют обновлять ведущую и ведомую звезды одновременно с изношенной цепью. Если цепь остается в эксплуатации, она должна соответствовать размеру 428, свободно огибать обе звезды и не иметь недопустимого износа или тугих звеньев.

Установка и контроль после монтажа

Монтаж выполняют на надежно установленном мопеде, соблюдая порядок разборки и затяжки крепежа, предусмотренный для конкретной версии Delta. Посадочные места очищают и проверяют на повреждения; изношенные болты, гайки и шайбы использовать повторно не следует. После фиксации звезд необходимо убедиться, что они вращаются без бокового биения и эксцентриситета, а ведущая и ведомая звезды находятся на одной линии. Цепь натягивают по требованиям мопеда, сохраняя правильное положение заднего колеса.

После сборки заднее колесо прокручивают вручную и проверяют зацепление по всей длине цепи. Она должна проходить по центру зубьев, не закусываться и не касаться картера, маятника, направляющих или крепежа. Затем контролируют натяжение в нескольких положениях колеса. Комплект Delta 428-14T + 428-39T подходит для планового восстановления привода только при полном совпадении числа зубьев, размера цепи и монтажной геометрии со штатными деталями.
