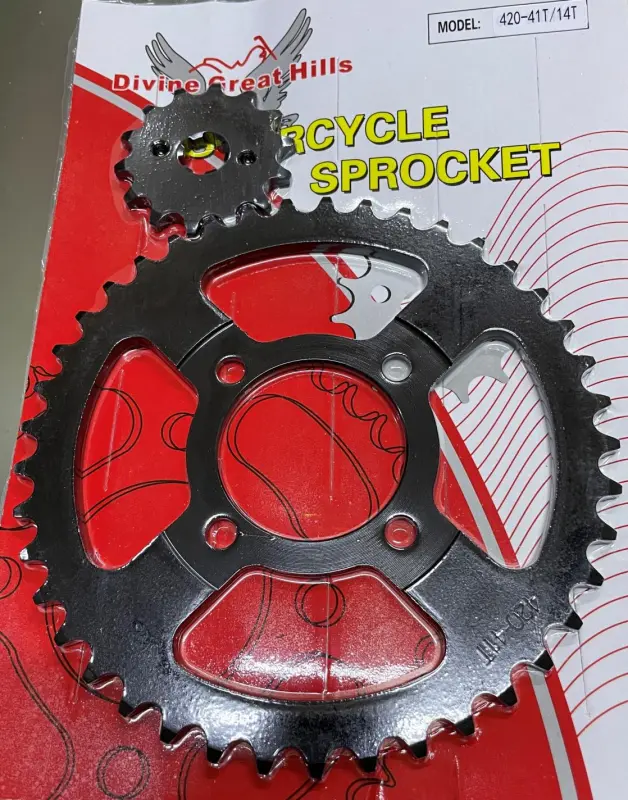

Комплект звезд трансмиссии Delta 420, 14T/41T

Комплект звезд трансмиссии Delta 420, 14T/41T

Пара предназначена для обслуживания цепного привода мопеда Delta. В комплект входят две детали: передняя ведущая звезда на 14 зубьев и задняя ведомая звезда на 41 зуб. Обе рассчитаны на привод стандарта 420. Такая конфигурация подходит для замены установленной пары с теми же обозначениями, когда необходимо восстановить нормальное взаимодействие звезд с цепью, устранить последствия износа зубьев или провести комплексное обслуживание привода.

Передняя звезда принимает вращение от выходного вала, цепь передает его на заднюю звезду, а та приводит колесо. Поэтому передняя и задняя детали работают как единая пара с цепью. Количество зубьев влияет на передаточное отношение, и переход на другое сочетание способен изменить поведение мопеда. Этот комплект сохраняет конфигурацию 14T/41T, поэтому при штатной замене следует убедиться, что на технике ранее использовалось именно такое сочетание.

Основные параметры комплекта

• Назначение: цепной привод мопеда Delta.
• Передняя ведущая звезда: 14 зубьев.
• Задняя ведомая звезда: 41 зуб.
• Стандарт цепного привода: 420.
• Состав: передняя и задняя звезды, без цепи.

Как правильно подобрать пару

Обозначений Delta и 420 недостаточно для окончательного выбора: у мопедов одной серии встречаются разные модификации привода. Сначала сравните число зубьев — 14 на передней и 41 на задней детали. Затем проверьте стандарт установленной цепи: он должен соответствовать обозначению 420. Цепь другого типоразмера нельзя подбирать только по приблизительной ширине, поскольку она должна правильно садиться на зубья обеих звезд.

Также сопоставьте посадочную геометрию со снятыми деталями. Для передней звезды имеют значение форма и размеры центрального шлицевого отверстия, толщина посадочной части и положение относительно линии цепи. Для задней необходимо сравнить центральное отверстие, количество и расположение крепежных отверстий, расстояние между ними и вылет зубчатого венца. Если хотя бы один из этих признаков отличается, принадлежность детали к семейству Delta сама по себе не подтверждает установку на конкретную модификацию.

Когда требуется замена

Состояние пары проверяют при появлении повышенного шума, рывков, заметного провисания после регулировки или неравномерного хода цепи. Поводом для замены служат выраженно истонченные, заостренные, загнутые либо неодинаково изношенные зубья, повреждение посадочных мест и нарушение крепления. Растянутая цепь работает по зубьям неправильно и ускоряет износ новых деталей, поэтому перед сборкой нужно оценить ее состояние по руководству к мопеду. Если цепь уже выработана, установка только новых звезд не устраняет причину ускоренного износа.

Установка и обслуживание

Перед монтажом очистите посадочные поверхности и проверьте крепеж. Звезды устанавливают без перекоса, сохраняя правильную линию прохождения цепи. Крепеж затягивают с моментом и способом фиксации, предусмотренными изготовителем конкретного мопеда. После сборки регулируют натяжение цепи по сервисным требованиям модели, прокручивают колесо и проверяют натяжение в нескольких положениях: оно не должно резко меняться или сопровождаться заеданием.

После короткой контрольной поездки полезно повторно проверить крепление задней звезды, положение заднего колеса и свободный ход цепи. Дальнейшая очистка, подходящая смазка и регулярный контроль натяжения помогают всей паре изнашиваться равномернее. Комплект 420-14T/420-41T стоит выбирать для ремонта Delta только после совпадения количества зубьев, стандарта цепи и всех посадочных параметров со снятыми деталями.
