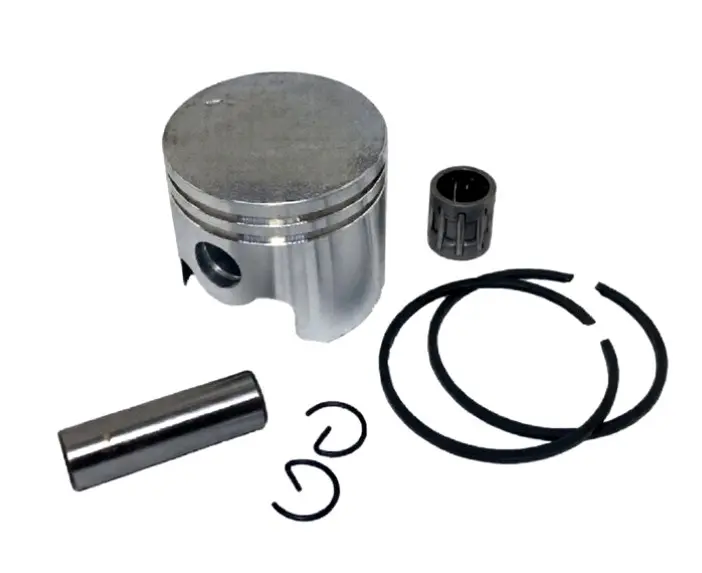

Поршень в сборе для мотокосы 1E40F, 40 мм, с сепаратором

Поршень в сборе для мотокосы 1E40F, 40 мм

Комплект предназначен для ремонта цилиндро-поршневой части мотокос и бензиновых триммеров с двигателем 1E40F и поршнем диаметром 40 мм. В двухтактном двигателе поршень движется внутри цилиндра, участвует в сжатии топливной смеси и передает давление газов через палец на шатун. Поршневые кольца работают у стенки цилиндра и поддерживают уплотнение, а игольчатый сепаратор устанавливается в соединении пальца с малой головкой шатуна. Поэтому при ремонте важно оценивать не одну деталь, а состояние всей сопряженной группы.

Состав поршневого комплекта

• поршень диаметром 40 мм — 1 шт.;
• поршневые кольца — 2 шт.;
• поршневой палец — 1 шт.;
• стопорные кольца пальца — 2 шт.;
• игольчатый сепаратор — 1 шт.

Это набор для замены поршня и деталей его соединения с шатуном. Цилиндр, прокладки и другие части двигателя в него не входят. Такой формат удобен, когда цилиндр после проверки остается пригодным, а причиной ремонта стали износ или повреждение поршня, колец, пальца либо сепаратора.

Когда требуется замена

Основанием для установки нового комплекта служат результаты разборки и дефектовки двигателя. На поршне проверяют задиры и глубокие царапины, состояние юбки, днища и канавок под кольца. Кольца должны свободно перемещаться в своих канавках без заедания, а палец и игольчатый подшипник — не иметь повреждений, препятствующих нормальному движению соединения. Снижение компрессии, затрудненный запуск и потеря тяги могут сопровождать износ цилиндро-поршневой части, но перед заказом нужно исключить другие причины и обязательно проверить сам цилиндр.

Как проверить совместимость

Обозначение 1E40F и диаметр 40 мм — основные ориентиры, однако у двигателей и мотокос встречаются модификации. Для точного подбора сравните новый комплект со снятым поршнем и данными сервисной документации вашей техники.

• проверьте фактический диаметр поршня и состояние рабочей поверхности цилиндра;
• сопоставьте высоту поршня, форму юбки и расположение вырезов;
• сравните диаметр и длину пальца, а также посадку сепаратора в малой головке шатуна;
• убедитесь в совпадении количества, профиля и толщины колец с канавками поршня;
• проверьте требуемый монтажный зазор по руководству конкретного двигателя.

Одна лишь схожесть внешнего вида недостаточна: отличие высоты, пальца, колец или геометрии юбки влияет на посадку и движение поршня в цилиндре. Если старый поршень поврежден настолько, что измерение затруднено, ориентируйтесь на параметры цилиндра и ремонтную документацию модели.

Рекомендации по установке

Перед сборкой очистите посадочные зоны и не допускайте попадания стопорного кольца или загрязнений в картер. Проверьте цилиндр, малую головку шатуна и сопрягаемые поверхности: новый поршень не устраняет задиры, неправильный зазор или повреждение цилиндра. При монтаже смажьте палец, сепаратор, кольца и поверхность поршня маслом, предусмотренным для двухтактного двигателя.

Кольца устанавливают с совмещением их замков с фиксирующими штифтами в канавках. Ориентацию поршня выбирают по заводским указателям и руководству к двигателю. Стопорные кольца должны полностью войти в свои канавки, после чего следует проверить свободное движение пальца и поршня. Цилиндр надевают без перекоса, аккуратно сжимая кольца и не проталкивая его силой. Точная проверка перед сборкой помогает использовать комплект 1E40F по назначению и избежать повторной разборки двигателя.
