Универсальный съемник цепи ГРМ

Универсальный съемник цепи ГРМ

Инструмент предназначен для разъединения цепи газораспределительного механизма при ремонте и обслуживании двигателя. Он помогает выпрессовать соединительный палец из звена, когда цепь требуется снять, укоротить либо раскрыть для дальнейшей замены. Такое приспособление пригодится в мастерской и гараже при работе с мототехникой, однако применимость всегда определяется конструкцией конкретной цепи и доступным пространством возле звена.

Как работает съемник

Основа инструмента — винтовой прижимной механизм. Звено устанавливается между опорной частью корпуса и выжимным штифтом, после чего вращение винта создает направленное осевое усилие. Штифт должен приходиться точно в центр пальца цепи, а противоположная сторона звена — иметь свободное место для его выхода. Такая схема позволяет прикладывать давление постепенно и контролировать положение деталей на протяжении всей операции.

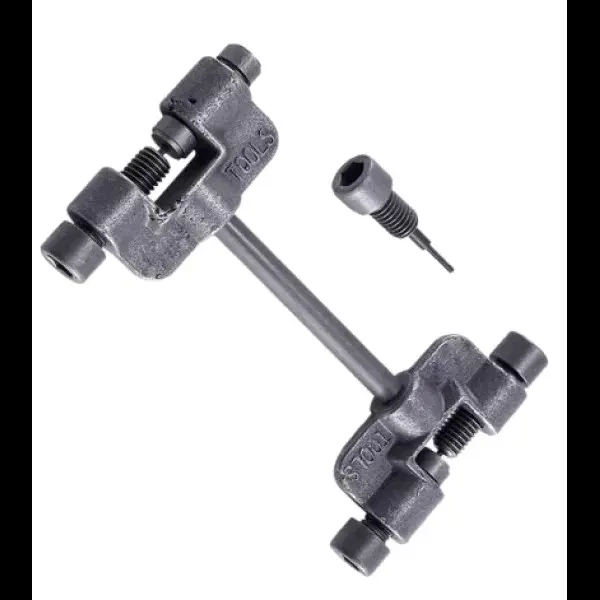

Конструкция включает два C-образных прижимных корпуса, соединенных стержнем, резьбовые винты и тонкий выжимной наконечник. Перед началом работы необходимо выбрать положение, при котором звено устойчиво опирается на корпус, а наконечник движется по оси пальца. Перекос увеличивает боковую нагрузку на наконечник и кромки звена, поэтому затягивание начинают без рывков и прекращают, если винт идет неравномерно.

Что проверить при выборе

• Ширину звена. Цепь должна свободно входить в рабочий проем корпуса и располагаться без бокового перекоса.
• Диаметр пальца. Выжимной наконечник должен воздействовать на палец, не упираясь в пластины звена.
• Конструкцию цепи. Сверяют форму пластин, расположение пальца и возможность надежно подпереть звено с обратной стороны.
• Доступ возле двигателя. Для установки корпуса и вращения прижимного винта требуется достаточное свободное пространство.
• Состояние инструмента. Резьба, опорные поверхности и тонкий наконечник перед использованием не должны иметь повреждений или заметной деформации.

Универсальное исполнение означает возможность работать с несколькими вариантами цепей при совпадении их геометрии с инструментом. Оно не отменяет предварительную проверку размеров. Перед заказом сравните ширину и строение своей цепи, диаметр ее пальца, глубину рабочего проема и форму опоры съемника. Если цепь уже снята, эти параметры удобно сопоставить непосредственно со старой деталью. При работе на установленном двигателе дополнительно учитывают расположение звездочек, направляющих и корпуса силового агрегата.

Применение при ремонте

Подготовка двигателя выполняется по ремонтной документации конкретной модели: фиксируется предусмотренное положение механизма, освобождается натяжение цепи и обеспечивается доступ к выбранному звену. Сам съемник выполняет одну основную операцию — выталкивает палец для разъединения цепи. Он не заменяет приспособления для выставления фаз, фиксации валов, натяжения или окончательного соединения новой цепи, если для этих действий производителем двигателя предусмотрен отдельный инструмент.

Во время выпрессовки корпус удерживают ровно относительно звена, наконечник предварительно центрируют и лишь затем постепенно вращают винт подходящим ключом. После первых оборотов полезно повторно проверить соосность: палец должен перемещаться прямо, а пластины не должны изгибаться. Резкое увеличение сопротивления обычно требует остановки и повторной установки съемника, а не дополнительного рычага.

После работы резьбовые поверхности очищают от загрязнений, проверяют прямолинейность тонкого наконечника и хранят инструмент без нагрузки на прижимной винт. Правильный подбор по геометрии цепи и аккуратное центрирование позволяют использовать съемник для контролируемого разъединения звена во время ремонта цепного привода ГРМ.
