Вал кикстартера Delta/Alpha/Activ в сборе

Вал кикстартера для мопедов Delta, Alpha и Activ

Деталь предназначена для восстановления механического запуска двигателя ножным рычагом. Вал принимает усилие от кикстартера и передает вращение через пусковую шестерню к механизму двигателя. Такая замена требуется, когда штатный вал погнут или поврежден, зубья потеряли правильную форму, наружные шлицы изношены либо рычаг проворачивается и не обеспечивает уверенного запуска.

Как работает пусковой механизм

Наружный шлицевой конец служит посадочным местом для рычага кикстартера. При нажатии рычаг поворачивает вал, после чего шестерня передает усилие дальше по механизму запуска. Возвратная пружина помогает вернуть вал и рычаг в исходное положение после рабочего хода. Правильное взаимодействие этих деталей обеспечивает зацепление при нажатии и освобождение механизма после отпускания педали.

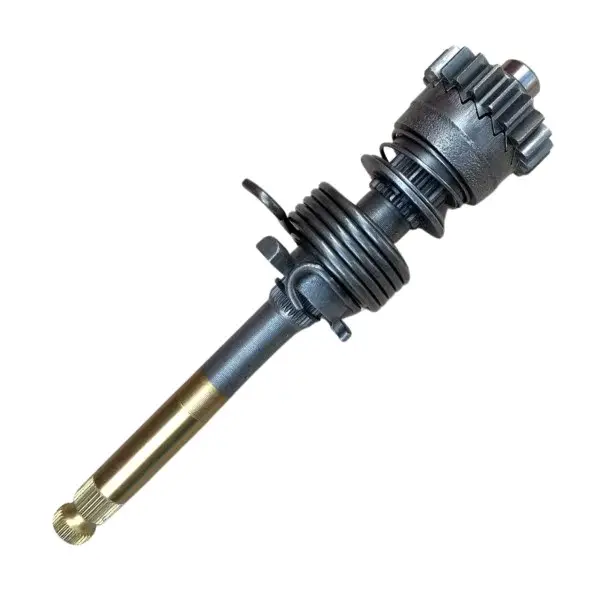

Конструкция выполнена как собранный механизм: на валу размещены шестерня, витая возвратная пружина и фиксирующие детали. Это позволяет менять поврежденную сборку целиком, если износ затронул несколько ее частей. Перед ремонтом следует определить причину неисправности: свободный ход педали может быть связан не только с валом, но и с рычагом, ответной шестерней, пружиной или фиксаторами.

Совместимость и подбор

Название Delta, Alpha или Activ обозначает семейство техники, но не отменяет различий между двигателями и их модификациями. Вал подбирают по фактической конструкции снятой детали. До установки положите обе сборки рядом и проверьте все точки сопряжения; одного совпадения модели мопеда недостаточно, если двигатель ранее меняли или ремонтировали с использованием другой версии пускового механизма.

• Общая длина и диаметры посадок: вал должен свободно размещаться в предусмотренных опорах картера без перекоса и чрезмерного люфта.
• Наружные шлицы: сравните их профиль, диаметр и длину участка с посадкой имеющегося рычага кикстартера.
• Пусковая шестерня: сопоставьте число и форму зубьев, ее диаметр, ширину и положение относительно торцов вала.
• Возвратная пружина: проверьте направление навивки, расположение концов и точки, в которые они упираются при монтаже.
• Фиксаторы и шайбы: должны совпадать количество, последовательность и расположение канавок, поскольку они задают осевое положение деталей.

Что проверить при установке

Перед сборкой очистите посадочные места и осмотрите сопряженные детали. На рычаге не должно быть сорванных шлицев, на ответной шестерне — сколов и сильно изношенных зубьев, а в опорах вала — повреждений, вызывающих перекос. Если оставить дефектную сопряженную деталь, новый вал может работать с ударами, проскальзывать или быстро получить повторный износ.

• Сохраните предусмотренную для конкретного двигателя последовательность шайб, колец и фиксаторов.
• Установите шестерню и пружину в исходное рабочее положение по схеме соответствующего двигателя.
• До окончательной сборки вручную проверьте рабочий ход, возврат и отсутствие заеданий.
• После установки рычага убедитесь, что его зажим надежно удерживает шлицевой конец и не позволяет соединению проворачиваться.

Этот вал подходит для ремонта механизма ножного запуска Delta, Alpha или Activ при подтвержденном совпадении геометрии и расположения деталей. Тщательное сравнение со старой сборкой помогает восстановить нормальный ход кикстартера и избежать повторной разборки двигателя из-за несовместимой модификации.
