Левая крышка головки цилиндра для Active

Левая крышка головки цилиндра для Active

Деталь предназначена для ремонта головки двигателя мопеда типа Active. Она устанавливается с левой стороны головки, закрывает ее боковую полость и вместе с подходящей прокладкой образует уплотненный стык по привалочной плоскости. Крышка является отдельной корпусной деталью: ее не следует путать с головкой цилиндра в сборе, правой крышкой или крышкой клапанов. Замена требуется при повреждении штатной детали, деформации края либо дефектах, из-за которых соединение нельзя надежно уплотнить.

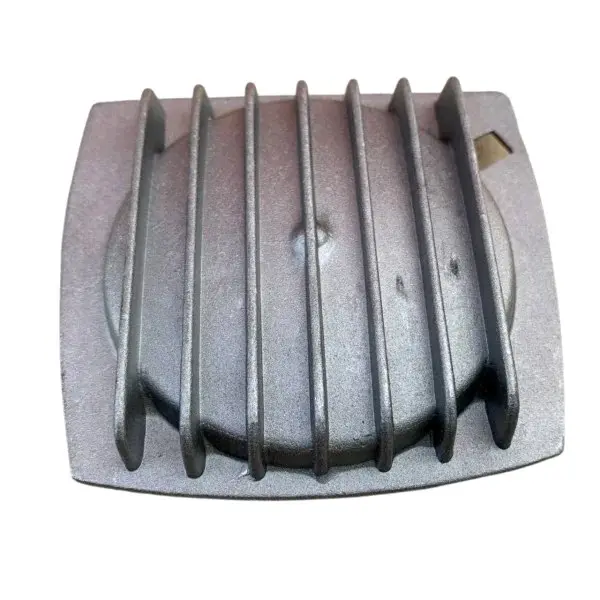

Крышка имеет серо-металлическую поверхность, выступающую центральную часть и продольные наружные ребра. По периметру расположен монтажный фланец с крепежными зонами. Такая геометрия важна не только для внешнего соответствия: контур детали должен совпасть с посадочным местом на головке, а отверстия — со штатными точками крепления. Ребристый профиль и форма центрального выступа также помогают отличить эту модификацию от других крышек, применяемых на внешне похожих горизонтальных двигателях.

Что проверить при подборе

Обозначение Active служит основным ориентиром, но окончательный выбор выполняют по фактическому исполнению установленного двигателя и снятой детали. Перед заказом сравните несколько конструктивных признаков:

• Сторону установки. Эта крышка предназначена именно для левой стороны. Правая крышка и крышка клапанов имеют другое назначение и не являются взаимозаменяемыми.
• Наружный контур. Сопоставьте форму углов, изгибы периметра, размер центрального выступа и расположение продольных ребер.
• Посадочную плоскость. Должны совпадать очертания фланца, положение крепежных отверстий и участки прилегания к головке.
• Исполнение головки двигателя. На технике семейства Active могут встречаться разные модификации моторов, поэтому одного совпадения названия мопеда недостаточно.
• Контур прокладки. Для левой крышки применяется соответствующая прокладка. Ее форма должна одновременно подходить к крышке и посадочному месту головки.

Когда крышку следует заменить

Основанием для замены становятся трещины после удара или падения, сколы возле крепежных зон, заметное коробление фланца и повреждение поверхности прилегания. Если в области стыка появились следы масла, сначала проверяют не только корпус, но и прокладку, состояние плоскостей и равномерность затяжки крепежа. Исправную крышку не требуется менять только из-за изношенного уплотнения; при этом новая прокладка не устранит течь, вызванную трещиной или деформацией корпуса.

Установка и контроль после ремонта

Монтаж выполняют на остывшем и устойчиво установленном двигателе. После снятия старой крышки посадочную поверхность очищают от остатков прокладки и загрязнений, не повреждая плоскость головки. До сборки проверяют отсутствие сколов, заусенцев и перекоса, затем устанавливают совместимую прокладку и совмещают отверстия без принудительного смещения детали. Крепеж затягивают равномерно, в несколько подходов, соблюдая момент из сервисной документации конкретного двигателя. Чрезмерное усилие может повредить крепежные зоны или нарушить прилегание.

После установки соединение осматривают на работающем двигателе и повторно контролируют после короткой поездки. Стык должен оставаться сухим, а крышка — неподвижно прилегать по всему периметру. Точное совпадение стороны, контура, крепежных точек и прокладки позволяет восстановить штатное закрытие боковой части головки без переделки посадочного места.
