Вал кикстартера Activ для полуавтомата в сборе

Вал кикстартера Activ для полуавтоматической версии

Деталь предназначена для восстановления механизма ножного запуска двигателя мопеда Activ в исполнении с полуавтоматической коробкой передач. При нажатии на наружный рычаг вал поворачивается, зубчатая часть входит в зацепление с пусковым механизмом и передает усилие, необходимое для проворачивания двигателя. После отпускания рычага пружина возвращает механизм в исходное положение и подготавливает его к следующему запуску.

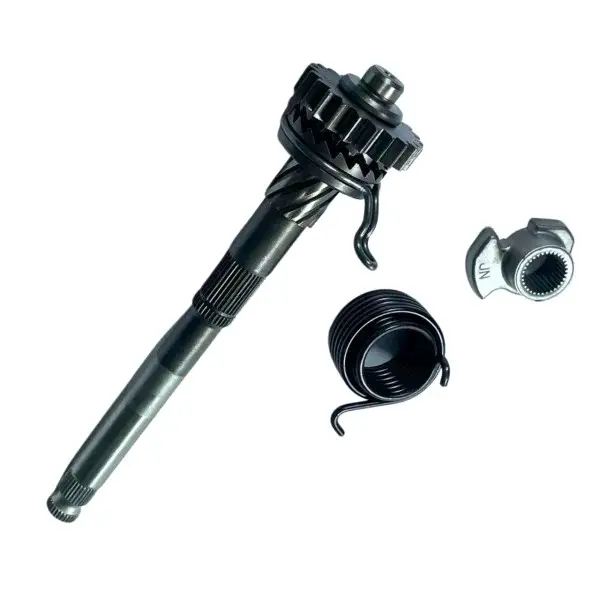

Исполнение в сборе удобно при ремонте, когда изношен не только сам вал, но и сопряженные с ним зубчатые или пружинные детали. Конструкция включает удлиненный вал со шлицевыми участками, установленную зубчатую часть, пружинные детали и отдельную сопрягаемую деталь с внутренними шлицами. Такой формат позволяет восстановить сразу несколько связанных частей пускового механизма, не подбирая каждую из них отдельно. Наружную заводную лапку при этом следует отличать от внутреннего вала: это разные детали механизма.

Когда стоит проверить механизм кикстартера

Диагностика требуется, если заводная лапка проворачивается без уверенного зацепления, не возвращается в верхнее положение, движется с заеданием либо передает усилие рывками. Причиной могут быть поврежденные шлицы, изношенные зубья, ослабленная или деформированная пружина, а также выработка в местах опоры вала. Перед заказом желательно разобрать пусковой механизм и определить, какие детали потеряли нормальную геометрию. Это помогает понять, достаточно ли заменить отдельную часть или рациональнее установить узел в сборе.

Что сравнить при подборе

• Исполнение двигателя. Вал рассчитан на вариант Activ с полуавтоматической коробкой; деталь для другой версии двигателя может отличаться конструкцией.
• Общую длину и диаметры. Сравните вал со снятой штатной деталью по всей длине, опорным участкам и месту выхода из картера.
• Шлицевые соединения. Должны совпадать наружный диаметр, профиль и количество шлицев на участках, соединяемых с рычагом и сопряженной деталью.
• Зубчатую часть. Проверьте количество и направление зубьев, ширину, диаметр и положение шестерни относительно концов вала.
• Пружины и фиксацию. Сопоставьте форму витков, направление крючков, места их зацепления, а также расположение шайб, упоров и фиксирующих деталей штатного механизма.

Одного названия Activ недостаточно для безошибочного выбора: у мопедов и установленных на них двигателей встречаются разные модификации. Надежнее всего одновременно сверить тип коробки передач, конструкцию снятого механизма и все посадочные параметры. Если старый вал сломан и измерить его полностью невозможно, ориентируйтесь на целые опорные участки, шлицы, зубчатую часть и расположение пружины.

Рекомендации по установке

Перед сборкой очистите посадочные места и проверьте состояние втулок, опор в картере, сопряженных шестерен и шлицев наружной лапки. Новые детали не устранят заедание, если вал устанавливается в поврежденную опору или работает с сильно изношенной ответной шестерней. Пружину необходимо поставить с правильным направлением крючков и требуемым предварительным натягом, ориентируясь на конструкцию двигателя и расположение деталей до разборки.

После монтажа вручную проверьте свободный ход, включение зубьев и возврат рычага. Механизм должен двигаться без закусывания и возвращаться в исходное положение. Крышку двигателя устанавливают только после такой проверки, а крепеж затягивают в порядке и с усилием, предусмотренными для конкретного двигателя. Вал в сборе подходит для ремонта штатного ножного запуска, когда требуется восстановить четкую передачу усилия и нормальный возврат заводной лапки.
