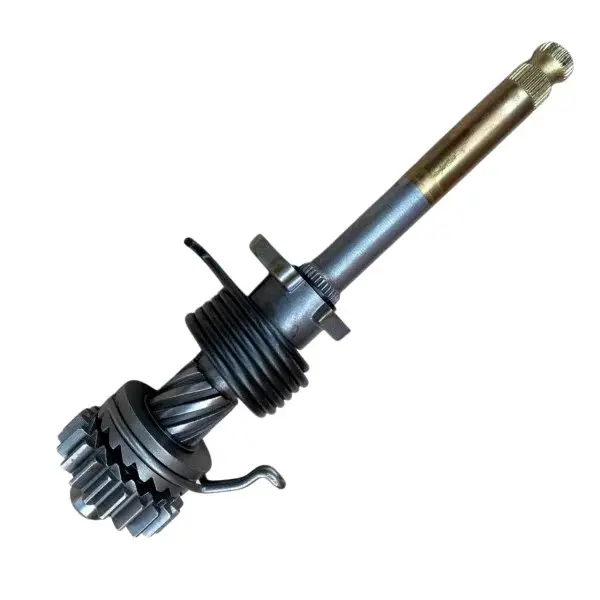

Вал кикстартера Activ для полуавтоматического двигателя в сборе

Вал кикстартера Activ для полуавтоматического двигателя

Деталь предназначена для ножного запуска мопеда Activ с полуавтоматическим исполнением двигателя. Вал принимает усилие от рычага кикстартера и через зубчатый механизм передаёт его внутрь двигателя для проворачивания при запуске. Позиция поставляется в собранном виде и подходит для ремонта штатного стартового механизма при износе вала, шлицев, шестерён или пружинных деталей.

На наружном конце вала выполнены шлицы для соединения с заводным рычагом. Внутренняя часть объединяет косозубую и прямозубую шестерни, пружину возврата, ограничители и фиксирующие детали. При нажатии на рычаг зубчатая часть включается в зацепление и передаёт вращение, а после завершения хода пружина участвует в возвращении механизма в исходное положение. Собранное исполнение позволяет заменить связанные детали стартового механизма как единый комплект и не переносить на новый вал изношенные шестерни или пружину со старой детали.

Что проверить при подборе

• Исполнение двигателя: вал рассчитан на Activ с полуавтоматической трансмиссией; одно название мопеда без уточнения версии двигателя недостаточно для точного выбора.
• Общую длину и посадочные участки: сопоставьте форму и расположение ступеней со снятой деталью, поскольку вал должен свободно устанавливаться в предусмотренные опоры картера.
• Наружные шлицы: их диаметр, длина и профиль должны соответствовать заводному рычагу, иначе соединение не обеспечит правильную посадку.
• Зубчатые части: сравните число и профиль зубьев, диаметры шестерён и их положение на валу. Различия нарушат зацепление с сопряжёнными деталями.
• Пружину и ограничители: важны направление витков, положение концов пружины, упоров и стопорных канавок. Эти признаки определяют правильную ориентацию при сборке.

Подбирать вал следует по фактической модификации двигателя и геометрии снятого механизма. Объём двигателя или внешнее сходство мопеда сами по себе не подтверждают соответствие. До установки удобно положить обе детали рядом и последовательно проверить длину, посадочные диаметры, расположение шестерён, шлицевого участка, пружины и фиксаторов.

Установка и проверка механизма

Монтаж выполняют после получения доступа к механизму кикстартера. При разборке необходимо сохранить расположение шайб, стопорных деталей и опор, а также осмотреть сопряжённые шестерни и посадочные поверхности. Новый вал устанавливают в той же ориентации, контролируя зацепление зубьев, положение пружины относительно её упора и размещение фиксаторов. Смазку, последовательность разборки и усилия затяжки крепежа выбирают по сервисным требованиям конкретного двигателя Activ.

До окончательной сборки проверьте ход механизма вручную. Вал должен поворачиваться без заклинивания, зубья — входить в зацепление без перекоса, а пружина — возвращать привод в исходное положение. Если на сопряжённой шестерне есть сколы, сильно округлённые зубья или заметная выработка, её также следует заменить: установка нового вала рядом с повреждённой деталью не устранит проскальзывание и может ускорить повторный износ.

Когда требуется замена

Поводом для проверки заводного вала становятся проскальзывание рычага, неполный возврат после нажатия, пропуски зацепления, посторонний хруст или повреждение шлицев под рычагом. Такие признаки могут быть связаны не только с самим валом, поэтому перед ремонтом проверяют весь механический привод кикстартера. Вал в сборе рационально использовать, когда изношено сразу несколько связанных деталей либо старый комплект уже разбирался и имеет повреждённые фиксаторы или пружину.

После правильного подбора и монтажа комплект восстанавливает штатную передачу усилия от ножного рычага к стартовому механизму. Для уверенного результата определяющими остаются точное совпадение исполнения двигателя, геометрии вала, зубчатых частей и положения пружины.
