Маслонасос для электропилы mod 7

Маслонасос для электропилы mod 7

Деталь предназначена для подачи масла из бачка к пильной гарнитуре цепной электропилы. Во время работы насоса масло поступает в зону контакта цепи и шины, уменьшает трение между движущимися поверхностями и отводит часть возникающего тепла. Исправная подача смазки необходима для нормального хода цепи и помогает избежать ускоренного износа шины, ведущей звездочки и режущих звеньев.

Модификация mod 7 относится к насосам с механическим приводом. Зубчатая часть принимает вращение от привода пилы, а насосный механизм перемещает масло по подключенным магистралям. На корпусе предусмотрены патрубки для входящей и выходящей масляных линий. При монтаже необходимо сохранить предусмотренное производителем пилы направление движения масла: от бачка через насос к каналу смазки гарнитуры.

Конструкция и подключение

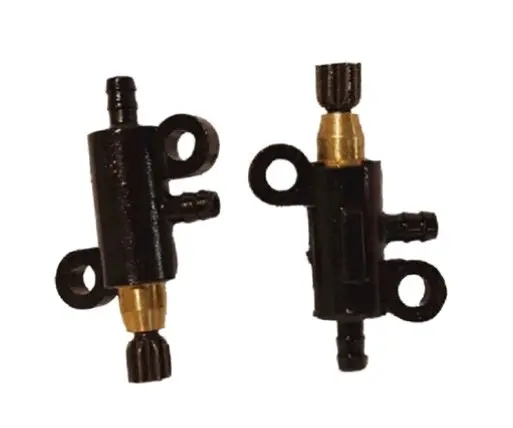

Насос выполнен в компактном черном цилиндрическом корпусе. Конструкция включает зубчатый привод, два разнесенных крепежных ушка с отверстиями и выступающие патрубки для масляных шлангов. Такое исполнение рассчитано на установку внутри корпуса электропилы рядом с приводным механизмом. Крепежные точки удерживают насос в заданном положении, а расположение шестерни и патрубков определяет, сможет ли деталь правильно соединиться с приводом и существующими масляными каналами.

Что проверить при подборе

Обозначение mod 7 указывает на конкретное конструктивное исполнение, но само по себе не подтверждает совместимость со всеми цепными электропилами. Перед заказом сравните новую деталь со снятым насосом по следующим признакам:

• общая форма корпуса и его положение внутри пилы;
• количество, форма и расположение двух крепежных ушек;
• межосевое расстояние крепежных отверстий без подбора «на глаз»;
• форма, диаметр и положение зубчатой приводной части;
• число, наружный диаметр и направление патрубков для шлангов;
• расположение входящей и выходящей масляных линий относительно корпуса;
• соответствие насоса схеме запчастей конкретной модели электропилы.

Особенно внимательно сопоставляйте ориентацию шестерни и патрубков. Насос с похожим корпусом, но иным положением привода или креплений может не установиться в штатное место. Шланги также должны надеваться без растяжения, перегибов и изменения заводской трассировки. Точные размеры следует измерить на демонтированной детали, поскольку для насосов разных типов используются близкие по виду, но невзаимозаменяемые варианты.

Когда требуется проверка или замена

Поводом для диагностики системы смазки служат отсутствие масла на цепи, нестабильная подача, быстрое нагревание гарнитуры или заметно сухой ход цепи. Эти признаки не всегда означают неисправность самого насоса. До разборки проверьте уровень и пригодность цепного масла, проходимость отверстий шины, состояние фильтра и шлангов, отсутствие засоров, а также правильность натяжения цепи. Если каналы очищены, линии целы, а насос не подает масло при исправном приводе, деталь подлежит замене.

Монтаж выполняют на отключенной от сети пиле с учетом сервисной схемы конкретной модели. Перед снятием старого насоса запомните расположение шлангов и направление их подключения. Посадочное место очищают от опилок и масляных отложений, затем устанавливают насос без перекоса, совмещают зубчатый привод и фиксируют корпус через штатные отверстия. После сборки систему заполняют подходящим маслом для цепных пил и проверяют его поступление к шине на коротком пробном запуске. Такой контроль позволяет убедиться, что шланги подключены правильно, привод работает, а соединения не пропускают масло.
