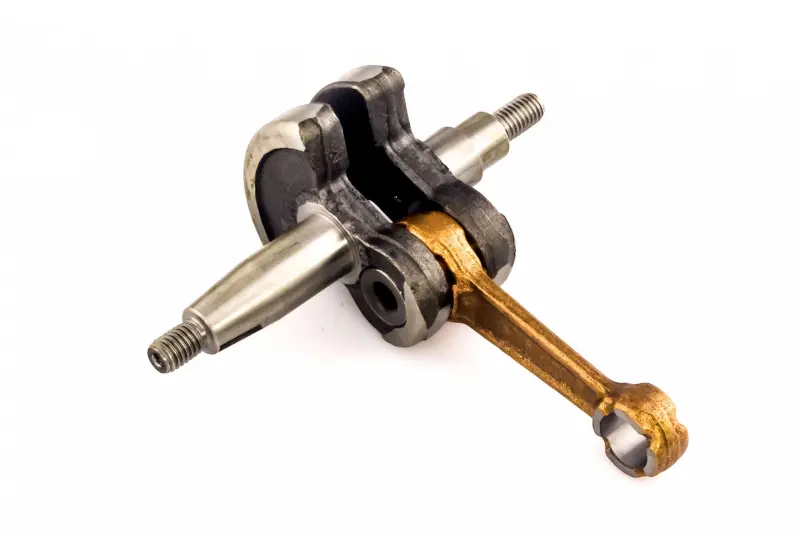

Коленчатый вал мотокосы 1E40F

Коленчатый вал для двигателя мотокосы 1E40F

Коленвал предназначен для ремонта двухтактных бензиновых мотокос и триммеров с двигателем типа 1E40F. Деталь входит в кривошипно-шатунный механизм и работает вместе с поршнем, подшипниками и другими сопряженными деталями двигателя. Она преобразует возвратно-поступательное движение поршня во вращение, необходимое для передачи крутящего момента на привод режущей оснастки.

Конструкция объединяет сам вал, шатун и щеки-противовесы. На обоих концах предусмотрены посадочные и резьбовые участки для соединения с соответствующими деталями двигателя. Такая конфигурация требует точного совпадения геометрии с установленным ранее коленвалом: даже при одинаковом обозначении семейства двигателей отдельные модификации могут различаться исполнением концов вала, посадками и сопряжениями.

Когда требуется замена

Коленчатый вал испытывает переменные нагрузки при каждом рабочем цикле двигателя. Проверка детали необходима при появлении выраженного люфта шатуна, биения, заклинивания, повреждения резьбы или посадочных поверхностей. Поводом для разборки также могут стать посторонний металлический шум, заметная вибрация и затрудненное вращение двигателя. Эти признаки не указывают на одну причину, поэтому перед заменой следует оценить состояние поршневой группы, подшипников, уплотнений и картера.

Новый коленвал используют при восстановлении двигателя после механического износа или повреждения штатной детали. Исправная геометрия вала важна для свободного хода шатуна, правильного перемещения поршня и ровного вращения сопряженных деталей. Установка детали с неподходящими посадками способна привести к перекосу, лишнему люфту либо невозможности собрать двигатель.

Как проверить совместимость

Обозначение 1E40F является основным ориентиром, но подбор нельзя ограничивать только названием двигателя. До покупки сравните демонтированную деталь и новый коленвал по всей конфигурации. Особенно внимательно проверьте следующие признаки:

• общую форму и расположение щек — контуры не должны мешать вращению внутри картера;
• исполнение обоих концов вала — сопоставьте длину ступеней, форму переходов и расположение резьбовых участков;
• посадочные диаметры — они должны соответствовать подшипникам, уплотнениям и устанавливаемым деталям конкретного двигателя;
• параметры шатуна — сравните его длину, ширину, положение и размеры отверстий с демонтированным коленвалом;
• направление и тип резьбы — крепеж должен навинчиваться свободно и без перекоса.

Если двигатель уже ремонтировали или на мотокосе отсутствует точное обозначение модификации, наиболее надежный способ подбора — непосредственное сопоставление размеров и формы старой детали. Для проверки нужны измерения штангенциркулем, поскольку небольшие различия посадок нельзя оценивать только по общему внешнему сходству.

Установка и первый запуск

Замена коленвала предусматривает полную разборку двигателя и разъединение картера. Перед сборкой очищают внутренние поверхности, проверяют подшипники и уплотнения, а также удаляют остатки разрушенных деталей. Посадки должны быть чистыми, без задиров и деформации. Не следует передавать ударную нагрузку через резьбовые концы вала: повреждение резьбы или нарушение геометрии затруднит дальнейшую сборку.

После установки коленвал должен проворачиваться плавно, без заеданий и контакта щек с картером. До окончательной сборки проверяют свободный ход шатуна и правильное положение сопряженных деталей. Работы требуют подходящего съемного и измерительного инструмента; при отсутствии опыта ремонт двухтактного двигателя лучше поручить специалисту. Тщательная сверка перед установкой помогает выбрать подходящий коленвал 1E40F и избежать повторной разборки мотокосы.
