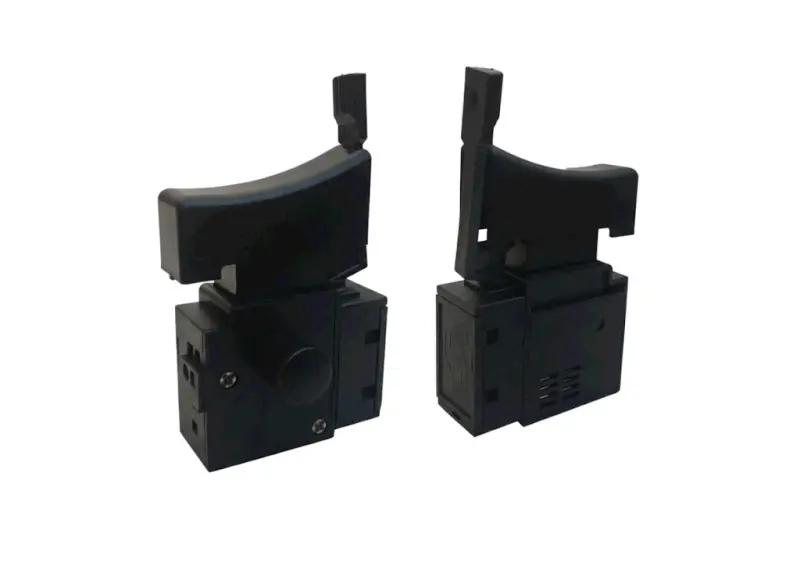

Кнопка выключателя для дрели-шуруповерта Makita 6821 DY607

Кнопка выключателя для дрели-шуруповерта Makita 6821 DY607

Запчасть предназначена для ремонта сетевой дрели-шуруповерта Makita 6821. Кнопка устанавливается внутри рукоятки и служит основным органом управления двигателем: нажатие на курковую клавишу запускает инструмент, отпускание останавливает его. Для модели 6821 нажатие на курок также связано с регулировкой частоты вращения, поэтому исправность выключателя влияет не только на запуск, но и на возможность управлять скоростью во время заворачивания крепежа.

Исполнение DY607 представляет собой собранный кнопочный выключатель с корпусом, удлиненной курковой клавишей и верхним приводом переключения направления вращения. Деталь выбирают для замены кнопки, которая не включает инструмент, срабатывает лишь после нескольких нажатий, работает с перебоями либо перестала нормально изменять обороты. Перед разборкой стоит проверить кабель питания, проводники и щеточный узел: похожие симптомы могут возникать не только из-за неисправности выключателя.

Что проверить при подборе

Даже у одной модели инструмента могут встречаться разные версии внутренних деталей. Надписи Makita 6821 и DY607 помогают определить назначение позиции, однако окончательный выбор делают по конфигурации снятой кнопки и устройству рукоятки.

• Форма корпуса и курка. Сравните общие очертания, длину клавиши, выступы, пазы и места, которыми выключатель удерживается между половинами рукоятки.
• Контактные выводы. Должны совпадать их количество, расположение, форма и направление подключения проводов. Переставлять проводники наугад нельзя.
• Органы управления. Проверьте положение верхнего привода реверса и взаимодействие кнопки с механизмом фиксации включенного положения.
• Посадка в корпусе. После установки клавиша должна свободно нажиматься и возвращаться, а половины рукоятки — соединяться без давления на выключатель и проводку.

Замена и проверка после установки

До начала ремонта инструмент отсоединяют от сети. Перед снятием старой кнопки фиксируют расположение каждого провода и освобождают контакты без повреждения жил и изоляции. Новую деталь подключают по штатной схеме конкретной версии Makita 6821, затем укладывают проводники в предусмотренные каналы рукоятки.

• убедитесь, что контакты установлены плотно и проводники не натянуты;
• не допускайте попадания изоляции, проводов или других деталей между половинами корпуса;
• до затягивания винтов проверьте ход курка, реверса и кнопки фиксации;
• после сборки выполните краткий пробный запуск без нагрузки и убедитесь в корректном включении, возврате клавиши и изменении направления вращения.

Кнопка Makita 6821 DY607 подходит для обслуживания инструмента с совпадающей внутренней компоновкой. При выборе ориентируйтесь на полное совпадение геометрии, контактной схемы и управляющих деталей со снятым выключателем. Если подключение невозможно однозначно восстановить по прежнему расположению проводов, установку следует поручить специалисту по ремонту электроинструмента.
