Кнопка включения дрели Topex

Кнопка включения для дрели Topex

Деталь предназначена для ремонта дрели Topex, если штатная кнопка изношена, повреждена или перестала уверенно управлять запуском инструмента. Нажатие на клавишу включает двигатель, а отпускание останавливает его. Такая замена помогает восстановить привычное управление дрелью без приобретения нового инструмента, но требует точного совпадения исполнения с установленной ранее деталью.

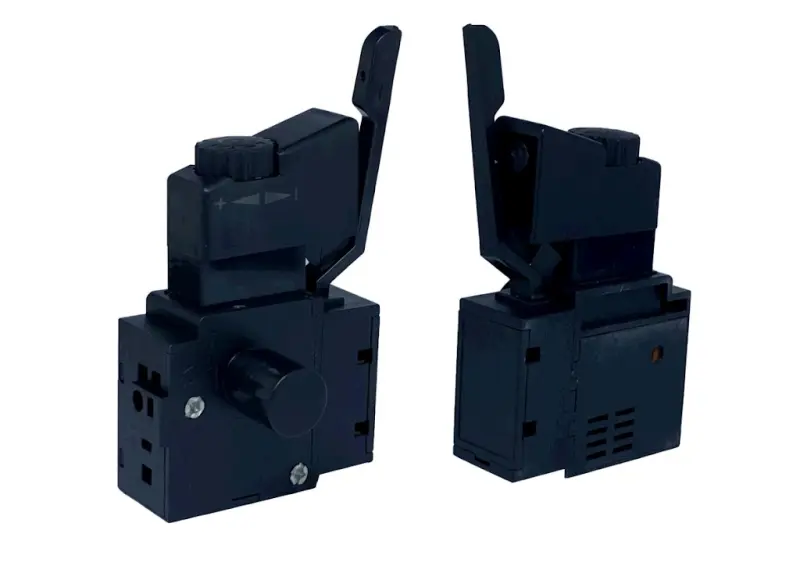

Корпус кнопки объединяет основную клавишу, расположенное сверху регулировочное колесо со знаками «+» и «−», боковую нажимную кнопку и верхний механизм с двумя рычагами. Эти части должны свободно размещаться внутри рукоятки и правильно взаимодействовать с наружными органами управления дрели. Черный прямоугольный корпус имеет контактные зоны и выступы для установки в штатное место. Конструкция относится к кнопкам для сетевых дрелей и используется как внутренний компонент рукоятки.

Что проверить перед выбором

Название марки инструмента само по себе не подтверждает посадку во все дрели Topex. В разных моделях применяются кнопки, которые отличаются формой корпуса, высотой и шириной клавиши, расположением контактов, конфигурацией верхних рычагов, направлением реверсного механизма и допустимыми электрическими параметрами. Поэтому старую деталь нужно снять и сопоставить с новой по всей геометрии, а не только по общему внешнему виду.

• Корпус и посадка: сравните длину, ширину и высоту основной части, расположение боковых выступов, пазов и упоров.
• Клавиша: проверьте ее ширину, высоту, угол хода и положение относительно рукоятки.
• Верхний механизм: сопоставьте форму, длину и ориентацию обоих рычагов, чтобы наружный переключатель дрели двигался без перекоса.
• Органы управления: убедитесь, что колесо и боковая кнопка находятся с той же стороны и совпадают с отверстиями корпуса инструмента.
• Подключение: сравните число и размещение контактных мест, способ фиксации проводников и схему соединений исходной кнопки.
• Номинальные данные: значения тока и напряжения новой детали должны соответствовать требованиям конкретной модели дрели.

Когда требуется проверка кнопки

Диагностика необходима, если дрель запускается только при определенном положении клавиши, самопроизвольно прерывает работу, не реагирует на нажатие, работает с заметными перебоями либо управление направлением вращения стало нечетким. Подобные признаки могут быть связаны не только с кнопкой, но и с сетевым кабелем, щетками, соединениями или двигателем. До установки новой детали следует определить причину неисправности, чтобы замена действительно решила проблему.

Установка и дальнейшее использование

Монтаж выполняют на полностью отключенном от сети инструменте. Перед разборкой полезно зафиксировать расположение проводов и деталей внутри рукоятки. Новую кнопку устанавливают без подрезания корпуса и без усилия: клавиша, колесо и рычаги должны двигаться свободно, а половины рукоятки — смыкаться без зазора. Проводники подключают по схеме конкретной дрели и укладывают так, чтобы их не зажимало крепежом или пластиком корпуса.

После сборки сначала проверяют свободный возврат клавиши и корректное перемещение наружных переключателей, затем выполняют короткий пробный запуск. Направление вращения меняют только после полной остановки патрона. Если геометрия, контакты или номинальные параметры отличаются от снятой кнопки, устанавливать деталь нельзя: для надежного ремонта требуется исполнение, полностью соответствующее конструкции конкретной дрели Topex.
