Кнопка-выключатель для дрели DWT 750W с узким реверсом

Кнопка-выключатель для дрели DWT 750W с узким реверсом

Запчасть предназначена для ремонта сетевой дрели DWT мощностью 750 Вт и устанавливается в рукоятке вместо штатного пускового блока подходящего исполнения. Она объединяет основные органы управления двигателем: нажатие на курок включает инструмент, глубина нажатия изменяет частоту вращения, встроенный реверс задает направление вращения, а боковой фиксатор позволяет удерживать курок в нажатом положении. Такое сочетание функций возвращает привычное управление дрелью без установки отдельных переключателей.

Управление и практическая польза

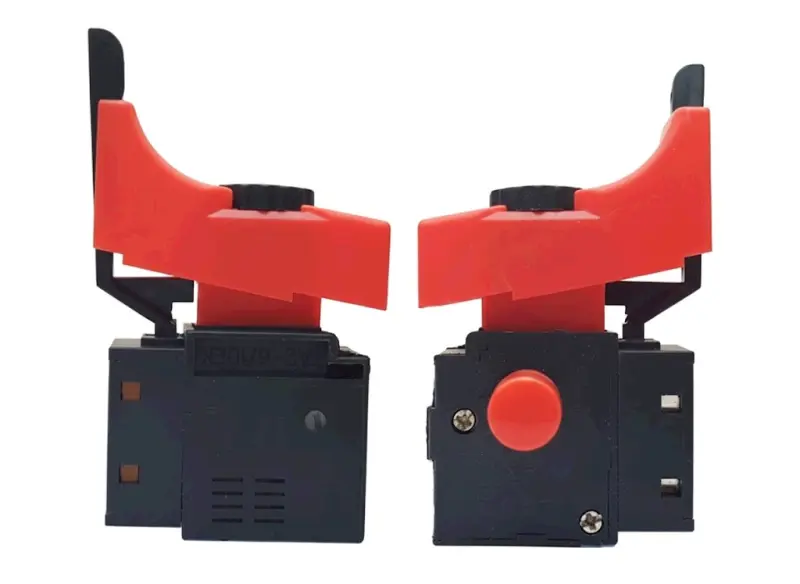

Красный курок рассчитан на управление указательным пальцем, узкий рычаг реверса расположен над ним, а круглая боковая кнопка служит для фиксации включенного положения. Черный корпус объединяет коммутационную часть и регулятор оборотов. Для типоисполнения FA2-6/1BEK указаны номиналы 8 А при 250 В и 12 А при 125 В; при подборе эти значения необходимо сопоставить с параметрами снятой детали и схемой конкретной дрели.

• Регулировка оборотов нажатием: позволяет плавно выбирать скорость вращения под начало сверления, работу с разными материалами и контролируемое извлечение оснастки.
• Встроенный узкий реверс: дает возможность менять направление вращения непосредственно возле курка, что удобно при освобождении застрявшего сверла и выполнении операций в обратном направлении.
• Боковой фиксатор: удерживает курок нажатым при продолжительной работе и снижает необходимость постоянно прикладывать усилие пальцем.

Как проверить совместимость

Указание DWT 750W определяет назначение детали, но при ремонте важно учитывать конкретную модификацию инструмента: внутри одной мощности могут применяться разные корпуса выключателей и варианты реверса. До покупки сравните снятую кнопку с этой моделью по форме корпуса, габаритам, длине и профилю курка, положению узкого реверса и бокового фиксатора. Не менее важны расположение контактных выводов, способ присоединения проводов и свободное размещение блока внутри обеих половин рукоятки.

• Уточните полное обозначение дрели на ее паспортной табличке и убедитесь, что это исполнение DWT на 750 Вт.
• Сопоставьте геометрию черного корпуса и красного курка, чтобы кнопка свободно перемещалась в направляющих рукоятки.
• Проверьте положение реверсивного рычага: после сборки он должен совмещаться с деталями управления корпуса и переключаться без перекоса.
• Сравните номиналы, контакты и исходную схему подключения. Одинаковая внешняя форма не компенсирует различия в выводах или способе коммутации.

Замена и проверка после установки

Поводом для замены обычно становятся прерывистый запуск, отсутствие реакции на курок, нестабильная регулировка скорости, неисправная фиксация либо ненадежное переключение направления вращения. Перед разборкой инструмент полностью отключают от сети. Расположение проводов штатной кнопки удобно зафиксировать до отсоединения, затем соединения переносят согласно исходной схеме, не меняя их назначение и не зажимая проводку между половинами корпуса.

До окончательной сборки проверьте механический ход курка, реверса и фиксатора: детали должны двигаться свободно и возвращаться в предусмотренные положения. После закрытия рукоятки ничто не должно мешать полному нажатию курка. Если параметры снятого выключателя, расположение выводов или схема отличаются, устанавливать кнопку только по признаку мощности не следует. При отсутствии опыта ремонта сетевого электроинструмента установку стоит поручить специалисту.
