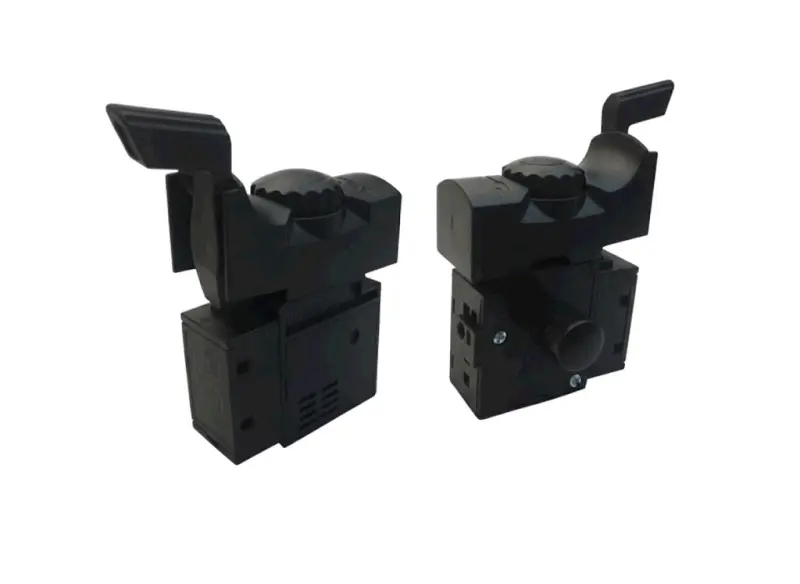

Кнопка для дрели Wintech, Odwerk ZL 44 AZT

Кнопка для дрели Wintech, Odwerk ZL 44 AZT

Кнопка ZL 44 AZT служит управляющим выключателем в дрелях Wintech и Odwerk. С ее помощью инструмент запускают и останавливают во время работы. Деталь устанавливают вместо штатного выключателя, если тот перестал надежно реагировать на нажатие, получил повреждения или требует замены при ремонте дрели.

Выключатель размещается внутри корпуса инструмента, в предусмотренном посадочном месте рукоятки. Конструкция представляет собой компактный корпус с курковым управляющим элементом. При нажатии курок должен свободно перемещаться, а сама кнопка — устойчиво располагаться в корпусе без перекосов и не мешать полному закрытию рукоятки.

Подбор перед заказом

Для правильного подбора сначала сопоставьте обозначение на снятом выключателе с маркировкой ZL 44 AZT. Затем сравните обе детали по форме и габаритам корпуса, расположению курка и выводов, способу крепления, конфигурации посадочного места и схеме подключения проводов. Такое сравнение важно даже для дрелей одного бренда: разные модификации инструмента могут комплектоваться отличающимися выключателями.

Совпадение только по назначению или производителю дрели недостаточно. Кнопка должна фактически соответствовать старой детали и без доработки занимать ее место внутри рукоятки. Если форма корпуса, расположение управляющего элемента либо подключение отличаются, устанавливать выключатель с подрезанием пластика, изменением выводов или случайным подбором соединений не следует.

Перед демонтажем старого узла полезно зафиксировать расположение проводов и контактов. Это упростит последующую сборку и поможет сохранить исходную схему подключения. При сравнении уделите внимание не только внешнему корпусу, но и положению каждого вывода: внешне похожие кнопки могут иметь разное исполнение электрической части.

Когда проверяют и меняют кнопку

Проверка выключателя требуется при нестабильном запуске дрели, отсутствии реакции на нажатие, самопроизвольном прекращении работы, повреждении курка или корпуса кнопки. Эти признаки указывают на необходимость диагностики узла управления, но не всегда означают, что неисправен только выключатель.

Одновременно следует проверить провода, клеммы и состояние посадочного места. Если причина неполадки находится в другом элементе, установка новой кнопки сама по себе не восстановит работу инструмента. Поэтому замена должна быть частью последовательной проверки внутреннего узла, а не попыткой устранить неисправность без диагностики.

Установка

Все работы выполняют только на дрели, отключенной от электросети. Старый выключатель аккуратно извлекают из рукоятки, сохраняя понятной исходную схему проводов. Новую кнопку размещают в том же посадочном месте и подключают так, как предусмотрено конструкцией инструмента.

Деталь должна устанавливаться свободно и ровно, без подрезания корпуса, изменения выводов и принудительного совмещения несовпадающих элементов. Перед окончательной сборкой проверьте ход курка и положение проводов внутри рукоятки. После закрытия корпуса кнопка не должна зажиматься его деталями: управляющий элемент должен двигаться без помех и возвращаться в рабочее положение.

ZL 44 AZT выбирают для ремонта дрелей Wintech и Odwerk при полном совпадении со снятым штатным выключателем. Внимательная проверка маркировки, формы, посадки и подключения позволяет подготовить инструмент к корректной сборке и вернуть управление запуском и остановкой дрели.
