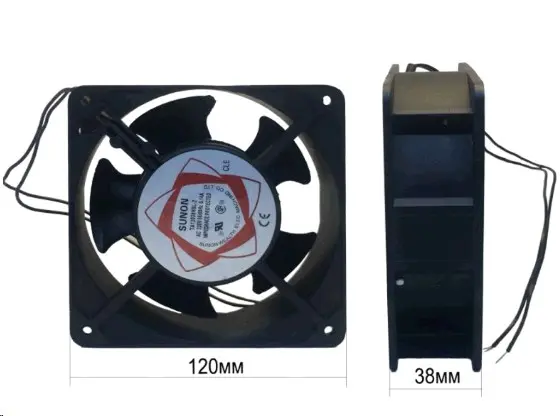

Металлический вентилятор для сварочного аппарата 120×120×38 мм, 220–240 В

Металлический вентилятор для сварочного аппарата 120×120×38 мм

Осевой вентилятор предназначен для принудительного охлаждения сварочного аппарата и рассчитан на сетевое напряжение 220–240 В. Квадратный корпус размером 120×120 мм и толщина 38 мм позволяют использовать его вместо вентилятора соответствующего формата, если совпадают крепление, способ подключения и направление воздушного потока. Деталь отводит нагретый воздух из корпуса техники и уменьшает тепловую нагрузку на расположенные внутри компоненты.

Назначение и конструкция

Вращающаяся крыльчатка перемещает воздух вдоль оси вентилятора. В зависимости от устройства сварочного аппарата сформированный поток проходит через силовую часть, зону трансформатора, выпрямителя, радиаторов или платы управления. Такой обдув помогает поддерживать предусмотренный производителем температурный режим при работе техники. Исправность вентилятора особенно важна во время продолжительной сварки, когда внутренние компоненты интенсивно выделяют тепло.

Вентилятор выполнен в квадратной металлической рамке с четырьмя угловыми монтажными отверстиями. Жесткая рамка обеспечивает устойчивую посадку в корпусе при правильном расположении крепежа. Для подключения предусмотрена пара проводных выводов. Наружный размер 120×120 мм определяет занимаемое место на панели или кронштейне, а толщина 38 мм — необходимую глубину внутри аппарата. Оба параметра следует учитывать одновременно: вентилятор меньшей толщины может отличаться производительностью и положением крыльчатки, а более глубокая модель способна упираться в другие детали.

Что проверить при подборе

• Габариты: заменяемая деталь должна иметь формат 120×120×38 мм. Измеряют ширину рамки, ее высоту и полную монтажную глубину.
• Крепление: необходимо сопоставить расположение четырех отверстий, расстояние между их центрами и доступное место под головки крепежа.
• Напряжение: эта версия рассчитана на 220–240 В. Вентилятор такого формата нельзя выбирать вместо внешне похожих вариантов на 12 или 24 В только по размеру корпуса.
• Подключение: нужно проверить тип штатных проводов, способ их присоединения и соответствие схеме конкретного сварочного аппарата.
• Направление потока: после монтажа воздух должен двигаться в ту же сторону, которая предусмотрена конструкцией техники. Неверная ориентация нарушает прохождение воздуха через радиаторы и вентиляционные проемы.
• Свободное пространство: крыльчатке, рамке и проводам не должны мешать кожух, платы, радиаторы или внутренние жгуты.

Замена и проверка работы

Поводом для диагностики становятся отсутствие вращения после запуска аппарата, периодические остановки, заметное ослабление воздушного потока, посторонний гул, вибрация либо касание крыльчатки о рамку. Перед заменой проверяют, поступает ли на вентилятор предусмотренное напряжение: похожие симптомы могут быть связаны не только с механическим износом, но и с проводкой или управлением охлаждением.

Монтаж выполняют на полностью обесточенном аппарате в соответствии с его сервисной документацией. Рамку закрепляют во всех предусмотренных точках без перекоса, провода укладывают вдали от крыльчатки и нагревающихся деталей. До включения полезно убедиться, что лопасти свободно вращаются и ничто не попадает в их траекторию. После сборки проверяют уверенный запуск, равномерное вращение, направление потока и отсутствие повышенной вибрации. Одновременно очищают вентиляционные отверстия и радиаторы: перекрытый проход воздуха снижает результат даже при исправном вентиляторе.

Модель подходит для ремонта сварочного аппарата, в котором штатно применяется металлический осевой вентилятор 120×120×38 мм с питанием 220–240 В. Совпадение общего назначения недостаточно, поэтому перед заказом необходимо сверить размеры, крепежную схему, электрические параметры и способ подключения со снятой деталью и документацией оборудования.
