Вентилятор охлаждения 12 В для сварочного аппарата 92×92×25 мм

Вентилятор охлаждения 12 В для сварочного аппарата 92×92×25 мм

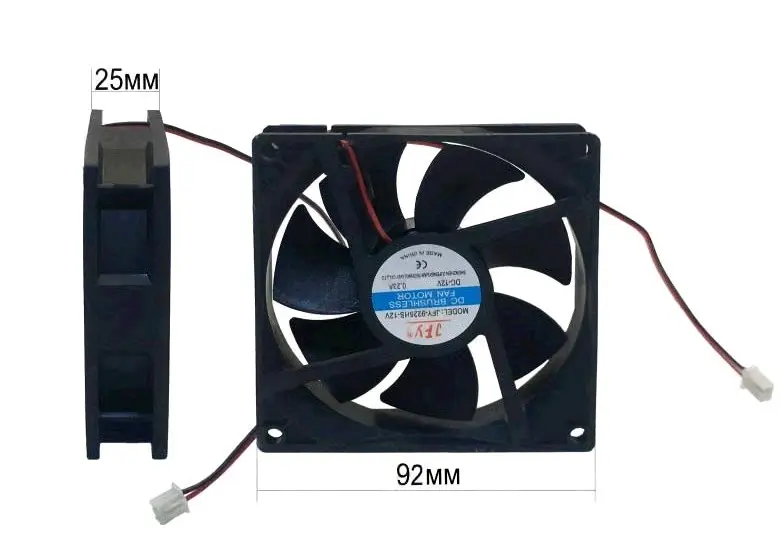

Осевой вентилятор предназначен для принудительной циркуляции воздуха внутри сварочного аппарата. Он отводит нагретый воздух от силовых компонентов и поддерживает предусмотренный производителем температурный режим при работе оборудования. Квадратный корпус имеет размер 92×92 мм и толщину 25 мм, а четыре угловых отверстия служат для фиксации вентилятора в корпусе аппарата. Питание рассчитано на 12 В постоянного тока; подключение выполнено двумя проводами через компактный двухконтактный разъем.

Назначение и особенности конструкции

Во время сварки силовые компоненты и другие внутренние детали выделяют тепло. Вентилятор создает направленный поток через корпус, помогая выводить теплый воздух и подавать более холодный к зонам охлаждения. Такая деталь нужна при ремонте аппарата, если штатная крыльчатка не запускается, вращается с перебоями, заметно потеряла скорость либо сопровождает работу посторонним шумом. Исправная вентиляция особенно важна в режимах, когда оборудование работает повторяющимися циклами и тепло накапливается внутри корпуса.

Эта модель подходит для сварочных аппаратов, в которых установлен вентилятор формата 92×92×25 мм с питанием 12 В. Межосевое расстояние крепежных отверстий составляет 82 мм. Одного совпадения ширины корпуса недостаточно: перед заменой необходимо сопоставить толщину, расположение отверстий, тип штекера, полярность, длину провода и направление воздушного потока. Модель сварочного аппарата сама по себе не подтверждает совместимость, если параметры штатной детали отличаются.

Основные параметры

• Назначение: активное охлаждение сварочного аппарата.
• Тип: осевой вентилятор в квадратной рамке.
• Напряжение питания: 12 В постоянного тока.
• Габариты рамки: 92×92 мм.
• Толщина: 25 мм.
• Межосевое расстояние креплений: 82 мм.
• Подключение: два провода, двухконтактный разъем.
• Длина провода: около 25 см.

Как подобрать вентилятор для ремонта

Сначала измерьте снятую деталь и посадочное место. Размер 92 мм относится к стороне квадратной рамки, а 25 мм — к ее глубине; оба значения должны соответствовать свободному пространству внутри корпуса. Затем проверьте расстояние между центрами крепежных отверстий. Если оно отличается от 82 мм, штатные точки фиксации могут не совпасть. Также сравните форму двухконтактного штекера и расположение контактов: одинаковое количество проводов еще не означает, что разъемы полностью взаимозаменяемы.

Напряжение 12 В должно точно соответствовать выходу, предназначенному для вентилятора. Перед подключением проверьте полярность по схеме аппарата и по штатной проводке: ориентироваться только на цвет проводов при ремонте не следует. Направление потока и положение рамки повторяют установку снятого вентилятора, чтобы воздух проходил через зоны охлаждения и вентиляционные отверстия по предусмотренному маршруту. Если прежняя деталь была повернута определенной стороной к стенке корпуса, это положение стоит зафиксировать до демонтажа.

Рекомендации по установке

Монтаж выполняют на отключенном и остывшем аппарате. До установки очищают посадочное место и вентиляционные каналы от пыли, проверяют, не мешают ли провода крыльчатке. Рамку закрепляют равномерно во всех предусмотренных точках, не перетягивая крепеж и не деформируя корпус вентилятора. Провод укладывают вдали от вращающихся лопастей, острых кромок и сильно нагревающихся деталей. После сборки проверяют свободное вращение крыльчатки, уверенный запуск и наличие потока в нужном направлении.

Вентилятор 12 В формата 92×92×25 мм рассчитан на восстановление штатного воздушного охлаждения при совпадении всех монтажных и электрических параметров. Точная сверка размеров, креплений и подключения помогает установить деталь без переделки корпуса и сохранить предусмотренную циркуляцию воздуха внутри сварочного аппарата.
