Кнопка-выключатель для дрели Metabo, Элпром с большим реверсом

Кнопка-выключатель для дрели Metabo и Элпром с большим реверсом

Эта деталь предназначена для ремонта сетевых дрелей Metabo и Элпром, в рукоятке которых установлен выключатель такой же конфигурации. Нажимная клавиша включает инструмент, а крупный рычаг реверса позволяет выбрать направление вращения. Вариант с большим реверсом отличается именно формой и высотой переключателя, поэтому его нельзя без проверки заменять внешне похожей кнопкой с малым рычагом.

Назначение и конструкция

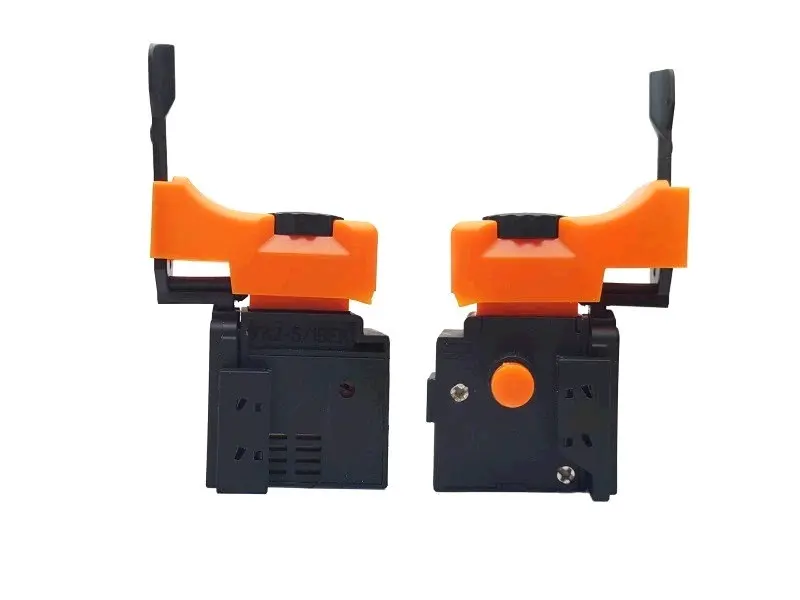

Выключатель размещается внутри рукоятки и взаимодействует с наружными органами управления дрели. Корпус выполнен в виде компактного черного блока, сверху расположена широкая оранжевая клавиша, а над ней — удлиненный черный рычаг реверса. Такая компоновка должна точно совпасть с направляющими, окнами и упорами обеих половин корпуса инструмента. Если рычаг окажется выше, ниже или смещен относительно штатного положения, рукоятка может не закрыться либо переключение направления будет затруднено.

Кнопку выбирают для замены изношенного или поврежденного выключателя: при нестабильном включении, механическом повреждении клавиши, заедании реверса либо следах перегрева контактной части. Перед покупкой стоит исключить другие причины неисправности — повреждение сетевого кабеля, износ щеток или неполадки двигателя могут проявляться похожим образом. Точная диагностика помогает не менять исправную деталь.

Что сравнить перед заказом

• Форму корпуса. Сопоставьте общий контур, выступы, направляющие и положение детали внутри рукоятки.
• Исполнение реверса. Здесь используется большой удлиненный переключатель; его высота, ширина и положение должны соответствовать снятой кнопке.
• Нажимную клавишу. Проверьте ее длину, ширину, профиль и расположение относительно окна в корпусе дрели.
• Контактную часть. Сверьте количество и размещение точек подключения, способ фиксации проводов и направление их вывода.
• Посадочные размеры. Измерьте старый выключатель по длине, ширине и высоте, поскольку одного совпадения марки инструмента недостаточно.
• Дополнительные органы управления. Сопоставьте боковые и верхние детали, чтобы штатные толкатели и отверстия рукоятки работали без перекоса.

Название Metabo или Элпром указывает на типичное применение, но не означает совместимость со всеми дрелями этих марок. Внутри одной линейки встречаются разные корпуса кнопок, расположение выводов и варианты реверса. Надежнее всего подбирать деталь по демонтированному образцу: сравнить обе стороны, сделать замеры и проверить расположение каждого провода. Модель дрели также полезна, но при ремонте инструмента неизвестной ревизии геометрия старой кнопки остается главным ориентиром.

Замена и проверка после установки

Перед разборкой дрель отключают от сети. После снятия половины рукоятки удобно зафиксировать расположение проводов и положение реверсного механизма, затем переносить подключения последовательно. Новый выключатель должен лечь в посадочное место без подпиливания корпуса и принудительного прижатия. Провода укладывают в штатные каналы, чтобы они не попали между половинами рукоятки и не мешали ходу клавиши.

До окончательной сборки проверьте, что большой рычаг свободно соединяется с наружным переключателем, клавиша нажимается без бокового заедания, а корпус инструмента закрывается без зазора. После сборки выполняют короткую пробную проверку на холостом ходу в обоих направлениях вращения. Такой порядок позволяет сразу обнаружить ошибку подключения, перекос кнопки или неправильное зацепление реверса и получить аккуратно восстановленное управление дрелью.
