Кнопка-выключатель для дрели DWT 500/600 Вт с реверсом

Кнопка-выключатель для дрели DWT 500/600 Вт

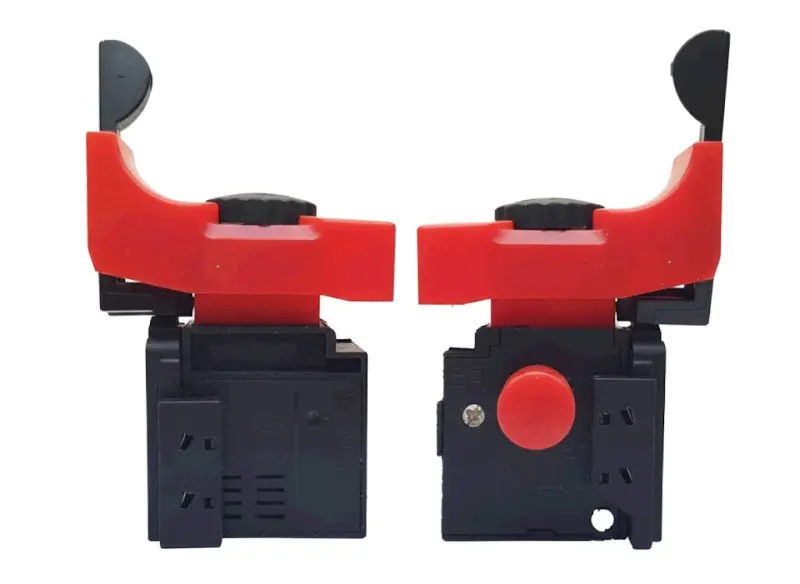

Узел управления предназначен для ремонта дрелей DWT мощностью 500 и 600 Вт. Он объединяет пусковую клавишу, электронную регулировку частоты вращения, колесо настройки, широкий переключатель реверса и боковой фиксатор. Такая конфигурация позволяет восстановить основные функции рукоятки: включение двигателя, выбор оборотов, изменение направления вращения и удержание клавиши при продолжительной работе.

Управление дрелью

Частота вращения изменяется усилием нажатия на пусковую клавишу, а верхнее колесо позволяет дополнительно настроить режим. Широкий рычаг реверса служит для выбора прямого или обратного направления вращения. Боковая кнопка фиксирует нажатую клавишу, поэтому оператору не приходится постоянно удерживать ее пальцем во время продолжительного сверления.

Контактная группа рассчитана на 250 В и 8 А. Она имеет шесть контактов без учета выводов реверса. Сетевые провода закрепляются винтами, остальные соединения выполняются быстрозажимными фиксаторами. При замене важно сохранить штатную схему подключения и использовать каждый тип клеммы по назначению.

Размеры и критерии выбора

• Высота пусковой клавиши: 46 мм.
• Ширина клавиши: 21 мм.
• Высота посадочного места: 37 мм.
• Ширина посадочного места: 16,5 мм.
• Ширина переключателя реверса: 26,5 мм.
• Размер боковой кнопки: 11 мм.

Обозначения 500/600 Вт недостаточно для подбора без дополнительной проверки: для дрелей одного класса встречаются выключатели с отличающимися корпусами, токовыми параметрами и формой реверса. Перед заказом сравните габариты старой детали, контур черного основания, длину и ширину красной клавиши, положение регулировочного колеса, форму широкого реверса и расположение бокового фиксатора. Также должны совпасть количество контактов, способы крепления проводов и направление выхода проводников внутри рукоятки.

Корпус новой детали должен свободно размещаться в штатном посадочном месте. Клавиша обязана двигаться без заеданий, а рычаг реверса — совмещаться с предусмотренными направляющими корпуса дрели. Если основание приходится прижимать с усилием, отверстия не совпадают или проводам не хватает места, выключатель выбран неверно, даже когда указан тот же диапазон мощности.

Когда требуется замена

Проверка выключателя уместна, если дрель запускается не при каждом нажатии, самопроизвольно останавливается, перестает реагировать на глубину нажатия, не меняет направление вращения либо не удерживает выбранный режим фиксатором. Похожие признаки могут быть связаны и с проводкой, щетками или двигателем, поэтому перед ремонтом следует проверить весь инструмент и определить неисправную деталь.

Монтаж выполняют при полностью отключенной от сети дрели. Перед снятием старого выключателя записывают расположение проводов, после чего переносят их на соответствующие клеммы новой детали по штатной схеме. Винтовые соединения затягивают надежно, а проводники в быстрозажимных контактах устанавливают до фиксации. При сборке провода не должны попадать под края корпуса или мешать ходу клавиши, реверса и боковой кнопки.

Практические преимущества

• Регулировка нажатием и колесом помогает подобрать обороты непосредственно во время сверления.
• Широкий реверс возвращает возможность менять направление вращения из рукоятки инструмента.
• Боковой фиксатор уменьшает необходимость непрерывно удерживать клавишу при длительном включении.
• Винтовые и быстрозажимные контакты позволяют воспроизвести предусмотренное конструкцией подключение проводов.

После сборки проверьте свободный ход органов управления и кратковременно включите дрель без нагрузки. Пуск, изменение оборотов, оба направления вращения и фиксация клавиши должны работать корректно. Точное совпадение конструкции важнее общего сходства и надписи о мощности.
