Кнопка-выключатель для дрели ИЭ-1032 «утёнок» ZL 207

Кнопка-выключатель ZL 207 для дрели ИЭ-1032

Кнопка типа «утёнок» предназначена для включения и выключения дрели ИЭ-1032. Это исполнение рассчитано на старые модели инструмента с вытянутой клавишей характерной формы и отдельным прямоугольным контактным блоком внутри рукоятки. Деталь подходит для ремонта при износе штатного выключателя, когда инструмент перестаёт уверенно запускаться, реагирует на нажатие через раз либо клавиша не возвращается в исходное положение.

ZL 207 работает как обычный выключатель без регулирования частоты вращения и без переключателя направления вращения. Поэтому деталь следует выбирать для версии дрели, в которой эти функции изначально не предусмотрены. Если в установленной кнопке есть регулятор, реверсный переключатель или дополнительная плата, требуется выключатель другого исполнения.

Конструкция и подключение

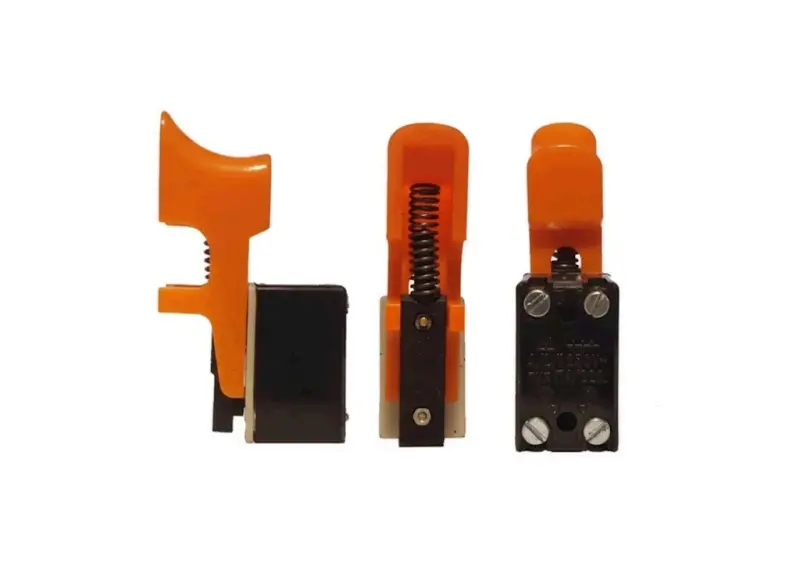

Узел состоит из оранжевой нажимной клавиши, чёрного контактного корпуса и возвратной пружины. Для присоединения проводов предусмотрены четыре винтовых зажима. Такой способ подключения позволяет закрепить проводники без пайки, но требует точного повторения штатной схемы дрели и аккуратной затяжки каждого винта. Ослабленный контакт может стать причиной нестабильного запуска, поэтому после монтажа проводники не должны вытягиваться из зажимов при лёгкой проверке рукой.

Контрольный размер основания этого типа кнопки составляет 31×19 мм. Длина клавиши — около 21 мм, ширина — 15–15,5 мм. Эти размеры помогают отличить ZL 207 от внешне близких выключателей, однако при подборе нужно учитывать не только габариты. Значение имеют очертания клавиши, положение корпуса относительно рукоятки, расположение четырёх зажимов и свободный ход механизма после сборки.

Что проверить перед выбором

• Модель дрели. Основное назначение детали — выключатель для ИЭ-1032 с клавишей типа «утёнок».
• Функции старой кнопки. Устанавливаемая деталь не имеет реверса и регулирования оборотов.
• Посадочное место. Сверьте основание 31×19 мм, размеры и профиль клавиши, а также положение пружинной части внутри рукоятки.
• Количество подключений. Конструкция предусматривает четыре винтовых зажима; расположение проводов должно соответствовать штатной схеме конкретной дрели.
• Ход клавиши. После предварительной установки она должна нажиматься и возвращаться свободно, не упираясь в половины корпуса инструмента.

Замена и первичная проверка

Перед разборкой дрель отключают от сети, а расположение проводов на старом выключателе фиксируют до их отсоединения. Новую кнопку устанавливают в то же положение, проводники подключают по схеме конкретной модификации и зажимают винтами. Оголённая часть провода должна находиться под контактом полностью, а изоляция не должна попадать под прижимную площадку. При укладке проводов важно сохранить свободный ход клавиши и не допустить их защемления половинами рукоятки.

До окончательной затяжки винтов корпуса проверьте, что клавиша движется без перекоса, пружина возвращает её в исходное положение, а контактный блок неподвижно размещён в посадочном месте. После сборки сначала оценивают включение коротким запуском без нагрузки. Если дрель по-прежнему не запускается или работает с перебоями, причину также следует искать в сетевом кабеле, щётках, соединениях и двигателе: замена кнопки устраняет неисправность только тогда, когда проблема связана с выключателем.

ZL 207 подходит для восстановления штатного управления дрелью ИЭ-1032 при совпадении формы, размеров и схемы подключения. Сопоставление детали со старой кнопкой до установки помогает избежать переделки рукоятки и выбрать правильное исполнение с первого раза.
