Кнопка включения для дрели Stern, Blaucraft

Кнопка включения для дрели Stern, Blaucraft

Кнопка предназначена для ремонта дрелей Stern и Blaucraft, в которых выключатель размещен внутри рукоятки и управляется основной нажимной клавишей. Она включает двигатель, позволяет изменять частоту вращения силой нажатия, переключать направление вращения и фиксировать клавишу при продолжительной работе. Такая деталь нужна, когда штатный выключатель изношен, поврежден или перестал обеспечивать предсказуемое управление инструментом.

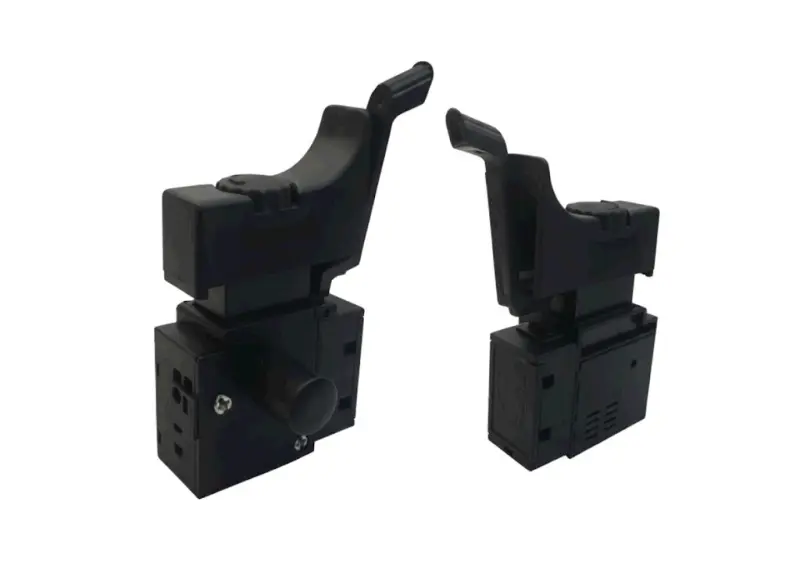

Конструкция объединяет корпус с контактами, удлиненную пусковую клавишу, верхний переключатель реверса, регулятор оборотов и боковую кнопку фиксации. При обычном нажатии дрель запускается, а изменение глубины нажатия помогает управлять скоростью. Реверс меняет направление вращения шпинделя, что удобно при извлечении застрявшего сверла и работе с резьбовым крепежом. Боковой фиксатор используется для удержания нажатой клавиши во время длительного сверления. Все органы управления должны свободно перемещаться после установки в рукоятку.

Как проверить совместимость

В дрелях Stern и Blaucraft применяются выключатели нескольких форм и электрических исполнений, поэтому одного названия марки недостаточно. Перед заказом необходимо разобрать обесточенный инструмент и сопоставить новую кнопку со снятой деталью по следующим признакам:

• Модель дрели. Сверьте обозначение инструмента и предусмотренный для него тип выключателя по руководству или сервисной схеме.
• Форма корпуса. Сравните длину, ширину и высоту основания, общую высоту с верхним переключателем, расположение выступов и способ фиксации между половинами рукоятки.
• Размер клавиши. Важны ее длина, ширина, профиль и положение относительно проема в корпусе дрели.
• Органы управления. Верхний переключатель, боковой фиксатор и колесо регулировки должны располагаться так же, как на старой кнопке, иначе корпус может не закрыться или функции будут недоступны.
• Подключение. Проверьте количество и расположение контактов, способ крепления проводов и номинальные параметры, предусмотренные схемой конкретной дрели.

Даже при сходной внешней форме распиновка и допустимая нагрузка выключателей могут различаться. Не подключайте провода по аналогии с другой моделью. Ориентируйтесь на штатную схему инструмента и расположение соединений до разборки.

Когда требуется замена

Проверка кнопки актуальна, если дрель запускается через раз, останавливается при изменении положения клавиши, не реагирует на нажатие, самопроизвольно меняет обороты или пусковая клавиша заедает и не возвращается свободно. Нарушение работы реверса либо фиксатора также может быть связано с износом выключателя. Перед заменой следует исключить повреждение сетевого кабеля, ослабленные соединения, износ щеток и неисправность двигателя, поскольку похожие признаки возникают и по другим причинам.

Установка и проверка

Работы выполняют только на дрели, отключенной от сети. До отсоединения проводов сохраните их расположение, затем переносите соединения последовательно в соответствии со схемой модели. Корпус кнопки должен ровно занять посадочное место без подрезания рукоятки и давления со стороны соседних деталей. Провода укладывают в штатные каналы так, чтобы они не попадали между половинами корпуса и не мешали ходу клавиши или реверса.

Перед окончательной сборкой проверьте возврат пусковой клавиши, перемещение верхнего переключателя и работу бокового фиксатора. После закрытия рукоятки сначала выполните короткий пробный запуск без нагрузки. Правильно подобранная и установленная кнопка возвращает дрели штатное управление пуском, направлением вращения и оборотами без замены исправных механических частей инструмента.
