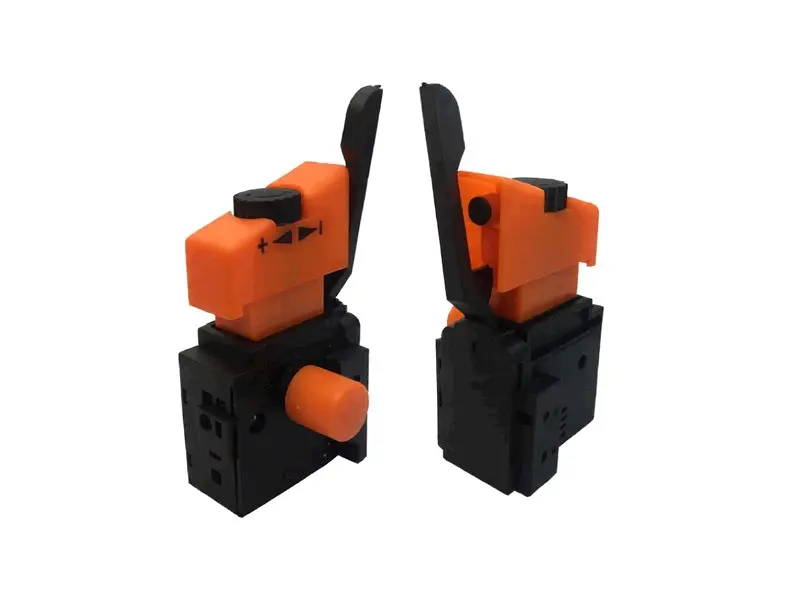

Кнопка включения для дрели Ferm с реверсом и регулировкой оборотов

Кнопка включения для дрели Ferm с реверсом и регулировкой оборотов

Эта кнопка предназначена для ремонта сетевой дрели Ferm, когда штатный выключатель перестал надежно запускать инструмент или корректно управлять его режимами. В одном корпусе объединены клавиша пуска, широкий переключатель направления вращения, колесо настройки оборотов и боковой фиксатор.

Назначение и управление

Нажатие на основную клавишу включает двигатель, а электронная регулировка изменяет частоту вращения в зависимости от глубины нажатия. Это удобно при аккуратном начале сверления, когда оснастку нужно удержать в намеченной точке, и при переходе к более интенсивной работе. Колесо на корпусе служит для предварительной настройки оборотов, в том числе при работе с зафиксированной клавишей. Боковая кнопка удерживает клавишу во включенном положении и снимает необходимость постоянно прижимать ее пальцем.

Широкий рычаг реверса меняет направление вращения. Функция востребована не только при работе с крепежом, но и когда нужно аккуратно вывести сверло из материала. Рычаг должен свободно перемещаться после установки и точно взаимодействовать с деталями управления внутри рукоятки. Переключать направление следует после остановки двигателя.

Практические преимущества

• Регулировка оборотов нажатием на клавишу помогает начинать сверление плавно и лучше контролировать инструмент в начале работы.
• Настроечное колесо позволяет заранее ограничить требуемый режим вращения и воспроизводить его при повторных операциях.
• Переключатель реверса дает возможность менять направление вращения без отдельного внешнего блока управления.
• Фиксатор клавиши уменьшает нагрузку на палец при продолжительной работе с постоянным нажатием.

Как правильно подобрать кнопку

Одного совпадения марки дрели недостаточно: в инструментах Ferm применяются выключатели нескольких исполнений. Перед покупкой сравните снятую деталь по форме корпуса и основания, высоте и ширине клавиши, форме и ширине рычага реверса, расположению колеса и бокового фиксатора. Отдельно проверьте размещение контактных выводов, способ присоединения проводов, точки опоры в рукоятке и электрические параметры, предусмотренные для конкретной модели дрели. Даже небольшое различие может помешать закрытию корпуса, свободному ходу клавиши или правильному переключению направления.

Для уверенного подбора полезно снять размеры штатной кнопки до заказа и сопоставить их с параметрами предлагаемой детали. Особое внимание требуется посадочной части: она должна ровно располагаться между половинами рукоятки без подрезания корпуса и без давления на контакты. Реверсивный рычаг должен находиться на той же высоте и иметь такую же траекторию хода, а фиксатор — совпадать с отверстием в рукоятке. Если старая кнопка отличается контактной схемой или номинальными параметрами, использовать новую как условно универсальную не следует.

Установка и проверка

Перед разборкой дрель отключают от сети. После открытия рукоятки расположение проводов фиксируют до отсоединения старой кнопки, а подключение переносят последовательно, сохраняя штатную схему конкретного инструмента. Провода укладывают так, чтобы половины корпуса их не пережимали и чтобы они не касались подвижных частей. До окончательной сборки проверяют свободный ход клавиши, фиксатора и реверса, а также правильную посадку корпуса кнопки.

Замена уместна при нестабильном пуске, пропадании реакции на нажатие, нарушении регулировки оборотов, повреждении клавиши или отказе реверса. Если причиной неисправности могут быть двигатель, кабель или внутренние соединения, дрель сначала диагностируют: новая кнопка решает проблему только при неисправности выключателя. При отсутствии опыта подключения ремонт лучше поручить специалисту. Точно подобранная деталь возвращает дрели Ferm нормальный пуск, управляемое изменение оборотов, реверсивное вращение и фиксацию выбранного режима.
