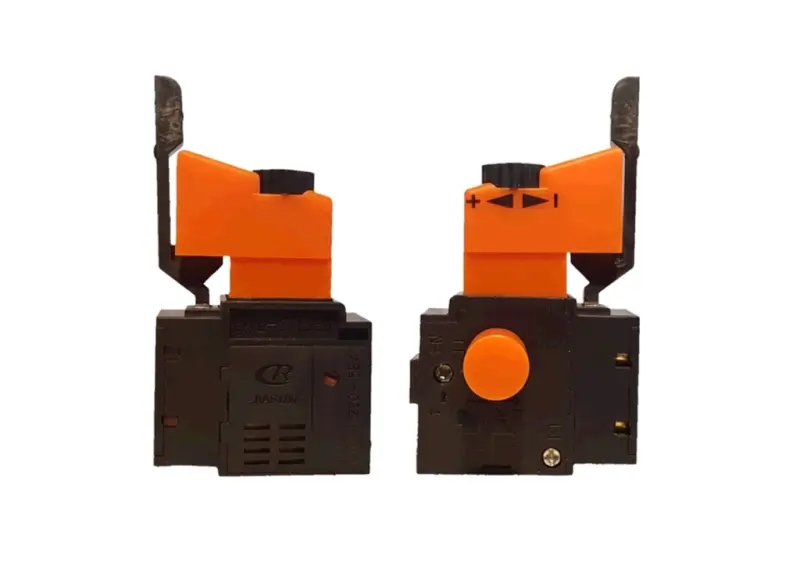

Кнопка для дрели Stern 6 А с реверсом и регулятором

Кнопка включения для дрели Stern 6 А

Эта кнопка предназначена для ремонта сетевых дрелей Stern и объединяет основные органы управления инструментом: пусковую клавишу, регулировку частоты вращения, переключение направления и фиксацию нажатого положения. Номинальный ток 6 А соответствует заявленным параметрам этой версии. Деталь устанавливается в рукоятку вместо изношенного переключателя и восстанавливает привычное управление двигателем без переноса отдельных регуляторов.

Пуск выполняется нажатием на клавишу, а частота вращения меняется в зависимости от глубины нажатия. Верхнее регулировочное колесо позволяет ограничить максимальный ход клавиши и заранее настроить удобный диапазон оборотов. Реверсивный блок меняет направление вращения, что необходимо при работе с крепежом и при освобождении сверла. Боковой фиксатор удерживает клавишу в нажатом положении во время продолжительной работы, когда постоянно давить на нее неудобно.

Конструкция и практические возможности

• Регулировка оборотов: управление нажатием и верхним колесом помогает точнее начинать сверление и подбирать скорость под выполняемую операцию.
• Реверс: встроенный переключатель позволяет менять направление вращения без установки отдельного механизма в рукоятке.
• Фиксатор включенного положения: боковая кнопка снижает нагрузку на палец при длительной непрерывной работе.
• Шесть контактов: конфигурация рассчитана на подключение питания, двигателя и реверсивного блока по штатной схеме совместимых дрелей.

Совместимость и подбор

Эта конфигурация применяется в дрелях Stern HD-10V, HD-10VKL, ID-13DN, ID-13NKL, ID-13B, ID-13G, ID-13F, ID-13FKL, ID-13Z, ID-16N, ID-13TA и ID-13GKL. Также она указана для Einhell SBM-510E, SBM-650E и BID-650E. Даже внутри одной марки могут использоваться разные кнопки, поэтому модель дрели остается первым критерием, а размеры и расположение органов управления обязательно сверяются со снятой деталью.

Ширина клавиши составляет 12 мм, длина — 32 мм, диаметр бокового фиксатора — 11,5 мм. Корпус без реверсивного блока имеет размеры 33,5 × 16,5 × 29 мм, общая высота с реверсом — 41 мм. При подборе сравните форму корпуса, положение клавиши и фиксатора, высоту реверсивного блока, количество контактов и места входа проводов. Совпадения только по току 6 А недостаточно: переключатель должен свободно разместиться в рукоятке, а клавиша — двигаться без трения о половины корпуса.

Замена и подключение

Поводом для диагностики кнопки становятся отсутствие пуска, прерывистая работа при нажатии, нестабильная регулировка оборотов, нагрев или следы оплавления старого корпуса. Подобные симптомы могут быть связаны и с другими деталями дрели, поэтому перед заменой проверяют кабель, щетки, соединения и двигатель. Новая кнопка решает проблему только тогда, когда неисправность локализована именно в переключателе.

Перед разборкой дрель полностью отключают от сети. Расположение проводов удобно зафиксировать до отсоединения, затем переносить их на новую кнопку по одному с учетом схемы контактов. В этой версии сетевые провода крепятся винтами, остальные соединения выполнены быстрозажимными фиксаторами. После подключения провода укладывают в предусмотренные каналы, чтобы половины рукоятки не пережали изоляцию и не мешали ходу клавиши, фиксатора или реверса.

Кнопка Stern 6 А подходит для ремонта, при котором требуется вернуть дрели пуск, регулировку оборотов, обратное вращение и удержание включенного положения одним собранным блоком. Точная проверка модели, размеров и подключения до установки помогает избежать доработки рукоятки и обеспечивает нормальный ход всех органов управления.
