Кнопка для дрели 6 А Евро без реверса

Кнопка для дрели 6 А Евро без реверса

Пусковая кнопка предназначена для ремонта электрической дрели и восстановления управления включением инструмента. Модель рассчитана на номинальный ток 6 А и выполнена без встроенного переключателя направления вращения. Такой вариант подходит для дрелей, в которых реверс не предусмотрен либо реализован отдельно от пусковой кнопки. Обозначение «Евро» указывает на вариант исполнения, но не означает универсальную совместимость со всеми инструментами: перед покупкой необходимо сопоставить конструкцию детали со старым выключателем.

Конструкция и назначение

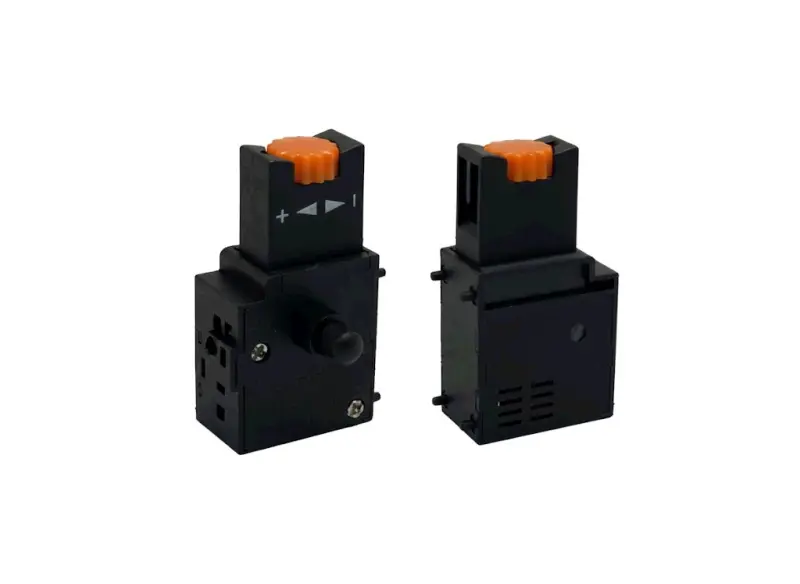

Кнопка имеет прямоугольный черный корпус, удлиненный нажимной рычаг и верхнее оранжевое колесо со шкалой. На боковой стороне расположен круглый толкатель, а контактные окна находятся в корпусе. Расположение этих деталей важно при установке в рукоятку: рычаг должен совпасть с наружной клавишей дрели, боковой толкатель — со своим отверстием или приводом, а колесо — свободно размещаться внутри корпуса инструмента. Даже небольшое различие в форме может помешать закрытию рукоятки или нормальному ходу клавиши.

Исполнение без реверса следует учитывать отдельно. Эта кнопка не заменяет комбинированный выключатель, если штатная деталь одновременно меняет направление вращения двигателя. Наличие похожего корпуса или одинакового номинала 6 А само по себе недостаточно: назначение контактов и способ подключения также должны соответствовать проводке конкретной дрели.

Что проверить при подборе

• Ток 6 А. Сверьте этот параметр с характеристиками штатного выключателя и самой дрели.
• Отсутствие реверса. Убедитесь, что переключатель направления не является частью заменяемой кнопки.
• Форму корпуса. Сравните длину, ширину, высоту и выступающие части со снятой деталью.
• Нажимной рычаг. Проверьте его форму, направление движения и положение относительно клавиши рукоятки.
• Контактную часть. Должны совпадать количество подключений, их расположение и способ фиксации проводов.
• Верхнее колесо и боковой толкатель. Их положение должно соответствовать внутреннему устройству рукоятки и не мешать сборке.

Для точного подбора полезно сравнивать новую и снятую кнопки сразу с нескольких сторон. Особое внимание уделяют контактным окнам, точкам крепления, выступам корпуса и расстоянию между органами управления. Нельзя ориентироваться только на слова «6 А» и «Евро»: у внешне близких выключателей может отличаться распиновка, геометрия или принцип взаимодействия с клавишей дрели.

Замена и проверка установки

Перед разборкой инструмент полностью отключают от источника питания. Положение проводов фиксируют до их отсоединения, чтобы не перепутать подключения при сборке. Переносить провода по расположению старой кнопки можно только при полном совпадении контактной части и назначения выводов. Если схема подключения отличается, установку выполняют по технической документации дрели или поручают мастеру.

Кнопка должна входить в посадочное место без подрезания корпуса и чрезмерного усилия. После сборки нажимной рычаг обязан двигаться свободно, возвращаться без заеданий и не упираться во внутренние стенки рукоятки. Провода укладывают так, чтобы половины корпуса инструмента не пережимали изоляцию и не препятствовали ходу клавиши.

Замена может потребоваться, если дрель перестала включаться, запускается только при определенном положении клавиши, самопроизвольно прерывает работу либо кнопка заедает или получила механическое повреждение. Такие симптомы могут быть связаны и с проводкой, щеточным аппаратом или двигателем, поэтому перед установкой желательно проверить весь инструмент. Правильно подобранная кнопка 6 А без реверса возвращает штатное управление дрели без переделки рукоятки и подключений.
