Кнопка для дрели 5 А «Евро»

Кнопка для дрели 5 А «Евро»

Пусковая кнопка предназначена для ремонта сетевой дрели, когда штатный выключатель изношен, повреждён или перестал уверенно реагировать на нажатие. Деталь размещается внутри рукоятки и служит для включения и выключения двигателя. Исполнение «Евро» описывает тип корпуса, однако само по себе не делает кнопку универсальной: перед покупкой необходимо сопоставить её с демонтированной деталью и внутренним устройством конкретной дрели.

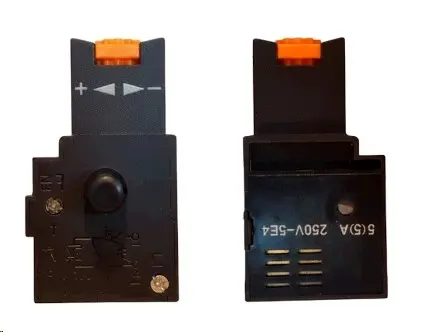

Корпус выполнен в чёрном цвете. В верхней части расположен оранжевый поворотный элемент, рядом нанесены обозначения «+», «−» и стрелки. Сбоку предусмотрена круглая нажимная деталь, а на обратной стороне находятся контактные зоны для подключения проводов. Такое сочетание органов управления и форма корпуса должны совпадать с конструкцией рукоятки: наружные части кнопки обязаны свободно выходить в предусмотренные отверстия и не упираться в половины корпуса инструмента.

Что проверить при подборе

• Геометрию корпуса. Сравните длину, ширину, высоту, форму выступов, боковых ступеней и верхней направляющей. Даже небольшое отличие может помешать установить деталь без перекоса.
• Расположение органов управления. Оранжевый поворотный элемент, боковая круглая кнопка и нажимная часть должны находиться с тех же сторон, что и у прежнего выключателя.
• Контакты. Проверьте их количество, тип, взаимное расположение и направление ввода проводов. Одинаковый внешний силуэт не гарантирует одинаковую схему подключения.
• Посадочное место. Сопоставьте упоры, пазы и свободное пространство внутри рукоятки, включая путь сетевого кабеля и проводов двигателя.
• Электрические обозначения. Параметры новой и прежней кнопки должны соответствовать характеристикам дрели; ориентироваться лишь на число 5 А в названии недостаточно.

Когда требуется проверка выключателя

Состояние кнопки проверяют, если дрель не запускается при исправном кабеле, включается только при определённом положении нажимной части, самопроизвольно останавливается либо нажатие стало тугим и неравномерным. Эти признаки не всегда означают неисправность именно выключателя: похожее поведение дают повреждённый провод, изношенные щётки, плохой контакт или неполадка двигателя. До заказа полезно провести диагностику, чтобы замена устраняла найденную причину, а не только совпадала по внешнему виду.

Установка и проверка

Перед разборкой выньте вилку дрели из розетки. Зафиксируйте расположение каждого провода и контакт прежней кнопки, затем сравните соединения с новой деталью. Переносить проводники по одному допустимо только при полном совпадении контактной схемы. Соединения должны удерживаться надёжно, а оголённые участки не должны выступать наружу. Если распиновка отличается или назначение клемм неясно, установку следует поручить мастеру по ремонту электроинструмента.

Перед стягиванием половин рукоятки убедитесь, что провода не зажаты, нажимная часть движется без закусывания, а боковой и верхний элементы не блокируются корпусом. После сборки сначала проверьте включение кратковременно, без нагрузки и без установленной оснастки. Правильно подобранная кнопка занимает штатное положение, не требует подрезания рукоятки или принудительного изгиба контактов и позволяет органам управления двигаться в предусмотренном диапазоне.

Эта кнопка подходит для ремонта только тех дрелей, у которых совпадают корпус, посадка, контактная конфигурация и электрические параметры. Модель инструмента без осмотра старой детали не даёт достаточной информации, поэтому лучший ориентир — комплексное сравнение выключателей со всех сторон и проверка схемы подключения.
