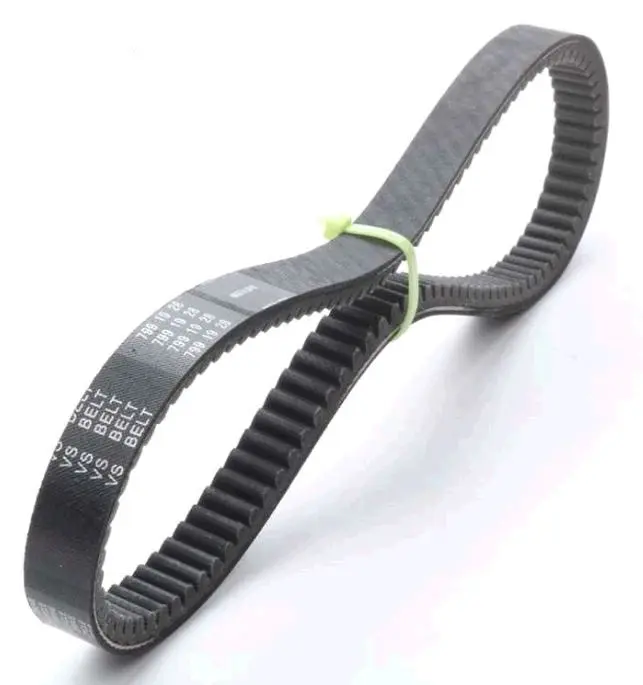

Ремень вариатора для скутера 747×16,6 мм

Ремень вариатора для скутера 747×16,6 мм

Предназначен для клиноременной бесступенчатой трансмиссии скутера, в которой ремень работает между ведущим и ведомым регулируемыми шкивами. При разгоне и снижении скорости он перемещается по их рабочим поверхностям, меняя эффективный радиус и передаточное отношение. От правильной посадки ремня зависят передача крутящего момента, характер разгона и способность вариатора использовать предусмотренный диапазон работы.

Основные параметры этой позиции — длина 747 мм и ширина 16,6 мм. Такой типоразмер следует выбирать только для трансмиссии, где он предусмотрен изготовителем техники. Даже небольшое отличие по длине влияет на исходное положение ремня и диапазон его перемещения между шкивами, а несоответствие ширины меняет высоту посадки в канавке. Поэтому близкий по цифрам ремень нельзя считать равноценной заменой без проверки спецификации конкретного скутера.

Конструкция и назначение

Ремень выполнен замкнутым, с клиновыми боковыми поверхностями и поперечными формованными выемками на внутренней стороне. Такая геометрия позволяет ему изгибаться при прохождении шкивов малого диаметра и одновременно работать боковыми гранями в вариаторе. Крутящий момент передается именно через контакт боковых поверхностей ремня со щеками шкивов, поэтому их состояние и чистота непосредственно влияют на работу привода.

Размер 747×16,6 мм относится к параметрам подбора, а не к универсальному обозначению для любого скутера. Перед покупкой проверьте руководство по ремонту или спецификацию производителя техники, штатный типоразмер и профиль. Если прежний ремень заметно изношен, его фактическая ширина уже может быть меньше номинальной, поэтому одного измерения снятой детали недостаточно. Также учитывайте исполнение вариатора и отсутствие изменений в трансмиссии: другие шкивы, втулки или тюнинговые комплекты могут требовать отдельного подбора.

Что проверить при замене

• Размер: требуемая длина должна составлять 747 мм, а ширина — 16,6 мм; оба значения проверяются вместе.
• Профиль и посадку: боковые поверхности должны соответствовать геометрии штатных шкивов и положению ремня, указанному для конкретной модели.
• Состояние вариатора: перед монтажом осмотрите рабочие поверхности шкивов, удалите пыль, остатки прежнего ремня и масляные загрязнения.
• Состояние снятой детали: трещины, расслоение, блестящая перегретая поверхность, поврежденные кромки или потеря фрагментов указывают на необходимость проверки не только ремня, но и компонентов вариатора.

Монтаж и ввод в работу

Установку выполняют при выключенном двигателе в соответствии с сервисной процедурой скутера. Ремень нельзя выворачивать, резко перегибать, перекручивать или заталкивать между шкивами рычагом: такие действия способны повредить внутренние несущие нити без заметного следа снаружи. Для разведения ведомого шкива применяют предусмотренный способ и подходящий инструмент. Контактные поверхности должны быть чистыми и сухими, а после сборки крышка вариатора устанавливается на штатное место.

После монтажа проверьте, что ремень размещен в канавках без перекоса и не зажат при затяжке деталей вариатора. Первые поездки проводите без резких стартов и продолжительной максимальной нагрузки, чтобы боковые поверхности равномерно приработались к шкивам. Если после замены появились свист, рывки, ухудшение разгона или необычный нагрев кожуха, эксплуатацию прекращают и повторно проверяют размер, посадку, чистоту и состояние шкивов. Ремень 747×16,6 мм подходит для планового обслуживания или ремонта скутерной CVT только при полном совпадении с требованиями конкретной трансмиссии.
