Шатун для двигателей мотоблока 177F/188F 9/13 л.с.

Шатун для двигателей мотоблока 177F/188F 9/13 л.с.

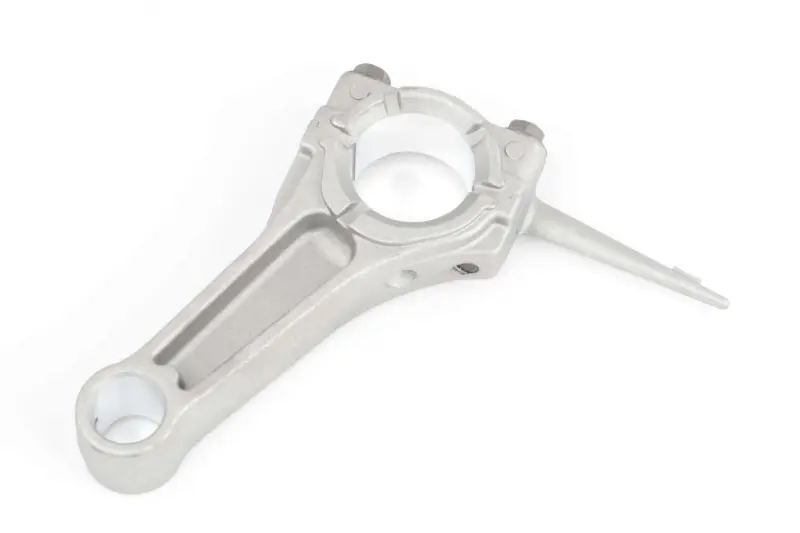

Деталь предназначена для ремонта одноцилиндровых четырехтактных бензиновых двигателей воздушного охлаждения семейств 177F и 188F, применяемых на мотоблоках, культиваторах и другой силовой технике. Обозначения 177F и 188F соответствуют разным размерным группам двигателей, поэтому при заказе необходимо учитывать не только указанную мощность 9 или 13 л.с., но и фактическую модификацию установленного мотора.

Назначение шатуна в двигателе

Шатун соединяет поршень с коленчатым валом и передает усилие между ними во время каждого цикла работы двигателя. Верхняя головка сопрягается с поршневым пальцем, а разъемная нижняя головка устанавливается на шатунную шейку коленвала. Благодаря этому возвратно-поступательное движение поршня преобразуется во вращение коленчатого вала. Деталь постоянно испытывает переменные нагрузки, поэтому правильная геометрия посадочных мест и соответствие конкретному двигателю непосредственно влияют на сборку и рабочие зазоры кривошипно-шатунного механизма.

Конструкция включает профилированный стержень, круглую верхнюю головку и разъемную нижнюю головку с крышкой, закрепляемой двумя болтами. Такая схема позволяет установить шатун на шейку коленвала при разборке двигателя. Положение крышки, направление установки и взаимное расположение деталей при сборке должны соответствовать снятому шатуну и технической документации конкретного мотора.

Что проверить перед заказом

Мощность двигателя служит вспомогательным ориентиром, но не определяет геометрию шатуна. У двигателей и ремонтных исполнений встречаются отличия по диаметрам, ширине и посадкам. Перед покупкой сравните изделие со старой исправной по геометрии деталью или с параметрами из руководства по ремонту.

• Модель двигателя: проверьте полное обозначение мотора — 177F либо 188F — с учетом возможного дополнительного индекса.
• Верхняя головка: сопоставьте внутренний диаметр, ширину и посадку под поршневой палец.
• Нижняя головка: сравните диаметр посадки на шатунную шейку, общую ширину и конструкцию разъемной крышки.
• Межосевое расстояние: длина между центрами головок должна соответствовать штатной детали.
• Исполнение: проверьте форму стержня, расположение крышки, крепежных отверстий и конструктивных выступов.
• Ремонтный размер: убедитесь, что требуется стандартное исполнение, если коленчатый вал ранее шлифовался или менялся.

Установка и проверка после ремонта

Замену выполняют после разборки поршневой группы и осмотра сопряженных деталей. Перед монтажом необходимо проверить поршневой палец и шатунную шейку коленвала: задиры, следы перегрева, деформация или выраженный износ требуют устранения причины неисправности, а не только установки нового шатуна. Посадочные поверхности очищают, детали смазывают моторным маслом, крышку ориентируют в предусмотренном положении, а болты затягивают с моментом и в последовательности, указанными изготовителем двигателя.

После сборки коленчатый вал должен проворачиваться без закусывания и нехарактерного сопротивления. Также проверяют осевой и радиальный зазоры по ремонтным требованиям мотора, правильность положения поршня и свободный ход механизма. Перед запуском восстанавливают штатный уровень масла и убеждаются в исправности системы смазки. Такой порядок особенно важен, если прежний шатун был поврежден после перегрева, недостаточного смазывания, заклинивания поршня или износа шатунной шейки.

Эта позиция подходит для ремонта техники с бензиновым двигателем семейства 177F/188F только после точной сверки исполнения. Сопоставление модели мотора и основных посадочных размеров помогает исключить установку детали с другой геометрией и правильно собрать двигатель после ремонта.
