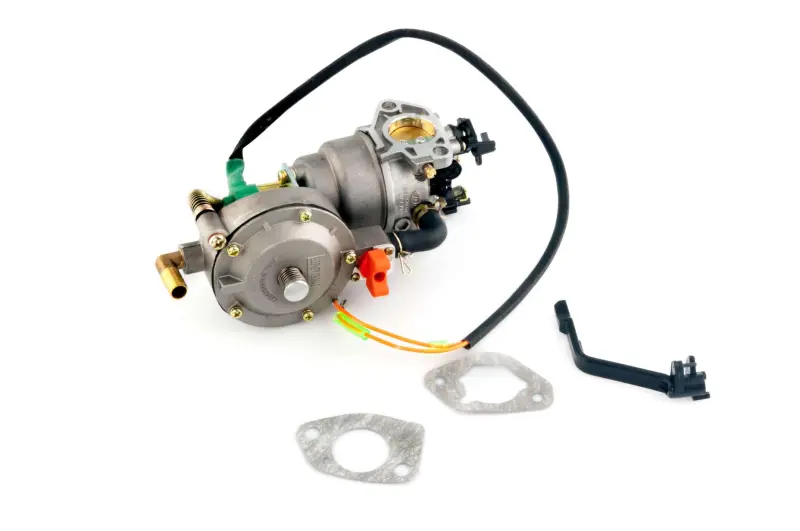

Карбюратор 177F/188F 9/13 л.с. с газовым редуктором и электромагнитным клапаном

Карбюратор 177F/188F с газовым редуктором и электромагнитным клапаном

Комбинированный узел топливной системы предназначен для мотоблоков с бензиновыми двигателями 177F и 188F мощностью 9 и 13 л.с. Он объединяет карбюратор, газовый редуктор и электромагнитный клапан: карбюратор готовит смесь для работы двигателя, редуктор участвует в подаче газа с требуемым для смесителя давлением, а клапан управляет прекращением подачи после выключения зажигания. Такая компоновка подходит для техники, где изначально предусмотрена соответствующая бензин-газовая схема и вакуумное управление заслонкой.

Что важно при подборе

Обозначения 177F и 188F указывают на семейство двигателя, однако одного совпадения модели недостаточно. У разных выпусков мотоблоков могут отличаться навесные детали, привод заслонки и расположение подключений. Перед заказом сопоставьте старый карбюратор с этой конфигурацией по форме посадочного фланца, расстоянию между крепежными отверстиями, диаметру воздушного канала и ориентации относительно корпуса воздушного фильтра. Отдельно проверьте положение рычагов дросселя и подсоса, точки присоединения тяг, направление топливного штуцера и патрубка газового редуктора.

Электромагнитный клапан рассчитан на питание 12 В и перекрывает подачу после отключения зажигания. Поэтому до установки нужно убедиться, что на мотоблоке предусмотрено соответствующее подключение и что разъем, полярность и логика включения совпадают со схемой техники. Исполнение под вакуумную заслонку следует выбирать только вместо карбюратора с таким же способом управления. Если на снятой детали используется обычный рычажный привод либо иное подключение, прямую взаимозаменяемость необходимо проверять отдельно.

Конструкция и практическая польза

• Карбюратор и газовый редуктор собраны вместе: основные компоненты подачи и смешивания топлива уже объединены в одной компоновке, что упрощает замену аналогичного узла без отдельного подбора редуктора к корпусу карбюратора.
• Клапан на 12 В прекращает подачу при выключении зажигания: топливо не продолжает поступать после остановки двигателя, если подключение выполнено по штатной схеме.
• В комплект входят две прокладки: они предназначены для монтажных соединений карбюратора; перед сборкой их форму и расположение нужно сопоставить с демонтированными уплотнениями и посадочными поверхностями.

Установка и проверка работы

Перед монтажом очистите сопрягаемые поверхности от остатков старых прокладок и загрязнений, не допуская их попадания во впускной канал. Установите уплотнения без перекоса, равномерно затяните крепеж и присоедините тяги так, чтобы заслонки двигались свободно во всем рабочем диапазоне. Шланги следует проложить без заломов, натяжения и контакта с нагревающимися или подвижными частями. Газовые соединения должны быть герметичными, а электрическая часть — подключена в соответствии со схемой двигателя и выключателя зажигания.

После установки проверьте запуск, устойчивость оборотов, реакцию на изменение положения дросселя и работу двигателя под привычной нагрузкой. При выключении зажигания клапан должен прекращать подачу. Если мотор запускается трудно, работает неравномерно или теряет мощность, до регулировки исключите засорение фильтра, нарушение подачи топлива, подсос воздуха во впуске и неисправности зажигания: похожие симптомы не всегда вызваны карбюратором. Настройку смеси и оборотов выполняйте по руководству конкретного двигателя, поскольку универсальных положений регулировочных винтов для всех модификаций 177F/188F нет.

Эта модель уместна при замене аналогичного комбинированного карбюратора на мотоблоке 177F или 188F, когда совпадают мощность двигателя, крепление, привод заслонки, расположение штуцеров и электрическое подключение клапана. Тщательная сверка этих точек до монтажа помогает избежать переделки тяг, шлангов и проводки.
