Комплект тяги и пружин регулятора оборотов 168F/170F, 3 шт.

Комплект тяги и пружин регулятора оборотов 168F/170F

Комплект предназначен для восстановления механической связи между регулятором оборотов и приводом дроссельной заслонки на бензиновых двигателях 168F и 170F мощностью 6,5–7 л. с. Такие двигатели широко применяются на мотоблоках и другой малой технике. Детали передают усилие между рычагами и помогают заслонке занимать положение, соответствующее работе регулятора. Набор пригодится при ремонте привода после разборки карбюратора, обслуживания рычажного механизма либо замены поврежденных деталей.

Состав и назначение комплекта

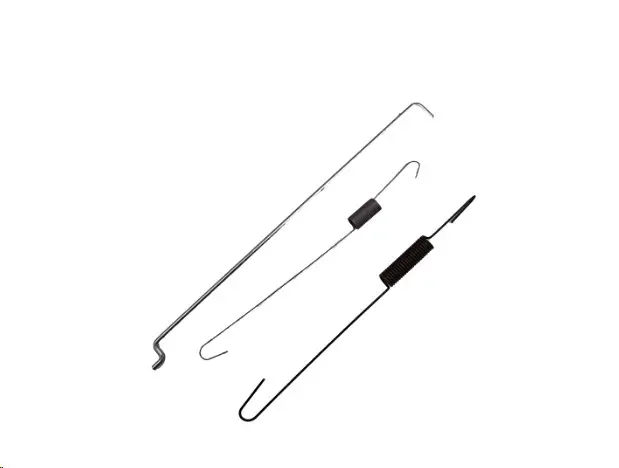

В набор входят три разные по форме детали: тяга рычага регулятора, пружина управления оборотами и возвратная пружина дроссельной заслонки. Это не три одинаковые пружины, а согласованный комплект для одного механизма. Длинная жесткая тяга с загнутыми концами обеспечивает механическое соединение рычагов. Две пружины отличаются длиной, формой зацепов и конструкцией витой части, поскольку занимают разные места в приводе и выполняют разные задачи.

• Тяга регулятора соединяет соответствующие рычаги и передает их перемещение к дроссельной заслонке.
• Пружина управления оборотами создает необходимое натяжение в механизме регулирования.
• Возвратная пружина заслонки участвует в возврате привода и поддерживает заданное взаимное положение деталей.
• Три детали в одном наборе позволяют восстановить комплектную схему привода без подбора каждого компонента по отдельности.

Когда требуется замена

Установка нового набора актуальна, если прежняя пружина растянулась, потеряла упругость, деформировалась или имеет поврежденный зацеп. Тягу меняют при изгибе, нарушении формы концов либо заметной выработке в местах соединения. Комплект также удобен, когда отдельные детали были утрачены во время ремонта карбюратора или рычагов. Неправильная геометрия тяги, ослабленное натяжение и свободное перемещение зацепов могут нарушить согласованную работу привода, поэтому поврежденные компоненты лучше не выправлять и не комбинировать со случайными пружинами.

Как проверить совместимость

Основной ориентир при подборе — обозначение двигателя 168F или 170F и мощность 6,5–7 л. с. Одного названия техники недостаточно: на мотоблоках одной серии могут устанавливаться разные модификации двигателей и карбюраторных приводов. Перед заказом сравните старый набор с новым по количеству деталей, общей длине каждой позиции, форме изгибов тяги, расположению и направлению крючков, длине витой части и диаметру проволоки. Особенно важно сопоставить конфигурацию обоих концов, поскольку именно они определяют возможность установки в предусмотренные отверстия рычагов.

Установка и проверка

Перед разборкой зафиксируйте расположение тяги и точки крепления обеих пружин. Детали устанавливают по штатной схеме конкретного двигателя, сохраняя прежнюю последовательность соединений и выбранные отверстия на рычагах. Не следует произвольно переставлять пружины между точками крепления или заменять одну другой: различия в форме и натяжении связаны с их назначением. После монтажа проверьте, что тяга не задевает соседние детали, крючки полностью вошли в отверстия, а рычаг и заслонка перемещаются свободно, без перекоса и заклинивания.

Комплект подходит для планового ремонта привода регулятора оборотов двигателей 168F/170F и помогает вернуть механизму штатную конфигурацию. Точное сравнение с демонтированными деталями до установки снижает риск ошибки при выборе и позволяет сразу заменить все три взаимосвязанных компонента.
