Катушка зажигания 1E36F для мотокосы со свечой

Катушка зажигания 1E36F для мотокосы со свечой

Комплект предназначен для ремонта системы зажигания мотокос и бензиновых триммеров с двигателем 1E36F. Катушка формирует высоковольтный импульс, а свеча создает искру в камере сгорания для воспламенения топливовоздушной смеси. Такое сочетание удобно, когда при диагностике обнаружена неисправность катушки, повреждение высоковольтного провода или неудовлетворительное состояние свечи.

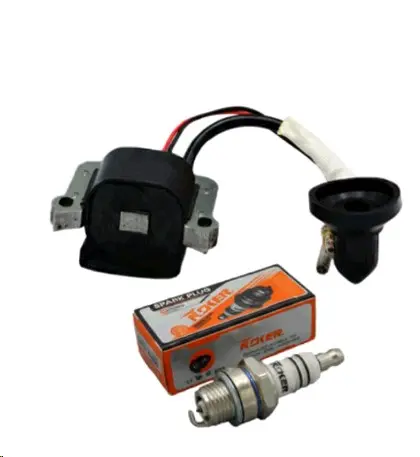

Катушка выполнена единым модулем с высоковольтным проводом и свечным колпачком. Корпус имеет металлические крепежные выступы для установки возле маховика двигателя. Дополнительные провода служат для подключения модуля к предусмотренным соединениям мотокосы. Свеча включена в комплект, поэтому обе связанные детали можно обновить во время одного ремонта без отдельного подбора каждой позиции.

Назначение и принцип работы

При вращении маховика его магнит проходит возле сердечника катушки. В этот момент модуль создает импульс высокого напряжения и передает его по проводу к свече. Искровой разряд между электродами поджигает сжатую смесь в цилиндре. Исправность катушки, провода, колпачка и свечи непосредственно влияет на появление искры, запуск мотокосы и отсутствие пропусков зажигания во время работы двигателя.

Когда требуется проверка или замена

Диагностика системы зажигания нужна, если двигатель не запускается, заводится с трудом, внезапно глохнет либо работает с перебоями. Эти признаки не указывают только на катушку: перед заменой следует проверить состояние свечи и ее зазора, надежность контакта в колпачке, целостность высоковольтного провода, выключатель остановки двигателя и магнит маховика. Также необходимо исключить неисправности подачи топлива и цилиндропоршневой группы. Комплект рационально устанавливать после подтверждения проблемы с искрообразованием или при одновременном износе свечи и деталей катушки.

Что сверить перед выбором

• Модель двигателя: обозначение 1E36F должно соответствовать двигателю вашей мотокосы, а не только похожему названию инструмента.
• Крепление: сравните форму корпуса, расположение крепежных выступов и расстояние между отверстиями со снятой катушкой.
• Положение относительно маховика: сердечник должен располагаться с правильной стороны и позволять выставить предусмотренный производителем воздушный зазор.
• Провод и колпачок: проверьте требуемую длину, маршрут укладки и соответствие колпачка контактному выводу свечи.
• Соединения: сопоставьте количество проводов, тип контактов и схему подключения с прежним модулем.
• Параметры свечи: диаметр и шаг резьбы, длину резьбовой части, форму посадочного места и калильное число следует сверить с руководством двигателя или исправной старой свечой.

Установка и регулировка

Работы выполняют на остановленном и остывшем двигателе. Перед разборкой запомните положение старой катушки и прокладку проводов, затем очистите посадочную поверхность и проверьте маховик на загрязнение или повреждения. Новый модуль устанавливают в том же положении, не пережимая провода крепежом и не оставляя их рядом с вращающимися деталями. Зазор между сердечником катушки и магнитом маховика выставляют по сервисным данным конкретной модификации двигателя: универсальное значение без проверки применять не следует.

Свечу вкручивают в чистое резьбовое отверстие без перекоса и затягивают с усилием, указанным изготовителем двигателя. После подключения колпачка и проводов проверяют свободное вращение маховика и отсутствие контакта с катушкой, затем возвращают защитный кожух. Точное совпадение модели 1E36F, крепежной геометрии, проводки и параметров свечи позволяет корректно установить комплект и восстановить искрообразование без переделки штатных деталей мотокосы.
