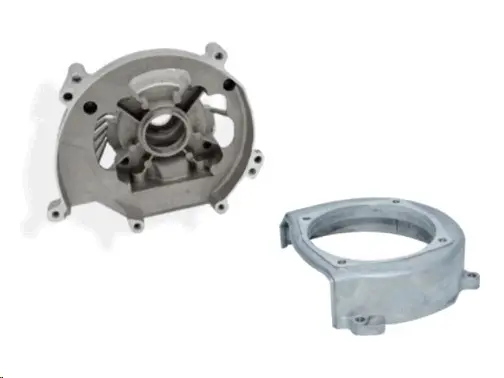

Картер двигателя мотокосы 1E40F, без коленвала

Картер двигателя мотокосы 1E40F без коленвала

Картер служит корпусной основой двигателя 1E40F, применяемого в мотокосах и бензиновых триммерах. Внутри него располагается кривошипный механизм, а посадочные зоны задают положение опор коленчатого вала и сопряжение связанных деталей двигателя. От точности корпуса зависит взаимное расположение внутренних компонентов после сборки, поэтому картер выбирают не как универсальную наружную крышку, а как модельную деталь под конкретную конфигурацию мотора.

Исполнение без коленвала подходит для ремонта, при котором требуется заменить поврежденный корпус и отдельно подобрать внутренние компоненты. Такой вариант удобен, когда пригодные детали разобранного двигателя планируется использовать повторно либо мастер собирает мотор из заранее выбранных частей. Состояние коленчатого вала, подшипников, сальников и прокладки при этом оценивают отдельно: название «голый картер» не означает готовый к запуску двигатель.

Назначение и конструкция

Картер двигателя 1E40F образован сопрягаемыми корпусными частями. В конструкции предусмотрены центральные посадочные зоны, плоскости соединения, монтажные отверстия и выступы для крепления связанных деталей. После правильной сборки корпус удерживает опоры коленчатого вала в заданном положении и формирует основу, к которой присоединяются остальные части двигателя. Это принципиально отличает картер от кожуха: деталь участвует в точном размещении внутренней механики, а не только закрывает ее снаружи.

Замена корпуса актуальна при трещинах, поврежденных резьбах, деформации плоскостей соединения или износе посадочных мест. Перед решением о ремонте картер очищают и проверяют по всей зоне сопряжения. Если дефект нарушает посадку подшипника, положение вала либо возможность равномерно стянуть части корпуса, установка исправной детали помогает восстановить геометрию сборки без замены двигателя целиком.

Как проверить совместимость

• Модель двигателя. Позиция рассчитана на 1E40F. Название самой мотокосы недостаточно: одна серия техники может выпускаться с разными вариантами двигателя.
• Форма корпуса. Сопоставьте с демонтированной деталью общий контур, расположение крепежных выступов, отверстий и плоскостей соединения.
• Посадочные зоны. Проверьте взаимное положение мест под опоры коленвала и уплотнения, а также точки присоединения соседних деталей.
• Вариант сборки. Заранее определите, какие внутренние компоненты будут перенесены со старого двигателя, а какие потребуют отдельного подбора.

В продаже встречаются похожие картеры с объединенным обозначением 1E40F/1E44F, однако внешнее сходство не подтверждает взаимозаменяемость конкретных модификаций. Для этой позиции основным ориентиром остается двигатель 1E40F. Если старый корпус отличается числом отверстий, расположением креплений или геометрией посадок, деталь нельзя устанавливать с усилием либо дорабатывать без проверки всех сопряжений.

Подготовка к установке

Замена требует разборки двигателя и аккуратного переноса пригодных деталей. До сборки проверяют коленвал, подшипники и сальники, очищают сопрягаемые плоскости, осматривают резьбы и подготавливают прокладку, предусмотренную для двигателя 1E40F. Загрязнения, остатки старого уплотнения и заусенцы на плоскостях удаляют до соединения частей, чтобы они прилегали равномерно.

Крепеж затягивают последовательно, без перекоса, ориентируясь на сервисные требования конкретной мотокосы. После соединения контролируют свободное вращение установленного коленвала и отсутствие заеданий. Картер 1E40F без коленвала выбирают для капитального ремонта корпуса, восстановления двигателя после механического повреждения или сборки с отдельно проверенными внутренними деталями.
