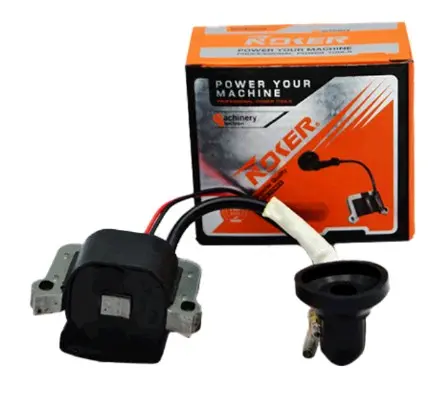

Катушка зажигания мотокосы 1E36F

Катушка зажигания для мотокосы 1E36F

Предназначена для системы зажигания мотокос и бензотриммеров с двухтактным двигателем 1E36F. Модуль формирует высоковольтный импульс и передает его к свече через провод с колпачком. Исправность этой детали непосредственно влияет на появление искры, запуск двигателя и устойчивость его работы на разных оборотах. Катушка подходит для ремонта техники, в которой установлено соответствующее исполнение магнето и совпадает конфигурация крепления.

Как работает катушка

Модуль размещается возле магнитного ротора маховика. При вращении маховика его магниты проходят рядом с металлическим сердечником катушки, после чего формируется импульс, необходимый свече для воспламенения топливно-воздушной смеси в цилиндре. Конструкция включает залитый корпус катушки на металлическом сердечнике, две монтажные проушины, высоковольтный провод с колпачком и провода для подключения к системе остановки двигателя. Такое исполнение объединяет основные компоненты зажигания в компактном модуле и позволяет установить деталь на штатное место возле маховика.

Катушку проверяют при отсутствии искры, затрудненном запуске, перебоях или внезапной остановке двигателя. Эти признаки не всегда означают неисправность именно модуля: перед заменой следует осмотреть свечу, колпачок, высоковольтный провод, разъемы, кнопку остановки и магнитную часть маховика. Также проверяют положение катушки относительно ротора. Такой порядок помогает исключить простую неисправность контакта или неправильный зазор и избежать замены исправной детали.

Что учитывать при подборе

Обозначение двигателя 1E36F является основным ориентиром, однако его одного недостаточно. В продаже встречаются разные исполнения деталей для двигателей этого семейства, поэтому новую катушку нужно сопоставить со снятой. Важны форма и ширина металлического сердечника, расположение двух крепежных отверстий, направление выхода проводов, количество подключений, длина высоковольтного провода и конструкция колпачка свечи. Катушка должна размещаться у маховика без перекоса, а ее провода — проходить по штатному маршруту без натяжения.

• Назначение: формирование импульса для образования искры на свече двигателя.
• Совместимость: мотокосы и бензотриммеры с двигателем 1E36F при совпадении исполнения магнето и крепления.
• Конструкция: модуль на металлическом сердечнике с двумя монтажными проушинами.
• Подключение: высоковольтный провод с колпачком и отдельные провода управления остановкой двигателя.

Установка и проверка после замены

Монтаж выполняют на чистое посадочное место возле маховика. Перед снятием старой катушки полезно зафиксировать расположение проводов и точку подключения каждого контакта. Новый модуль устанавливают в том же положении, не пережимая проводку крепежом и не допуская ее соприкосновения с вращающимися деталями. Зазор между сердечником и маховиком выставляют по сервисным данным конкретной мотокосы: слишком малое расстояние может привести к касанию, а чрезмерное способно ухудшить формирование импульса.

После затяжки крепления маховик должен свободно проворачиваться и не задевать катушку. Затем подключают провода по прежней схеме, надежно устанавливают колпачок на свечу и проверяют наличие искры. Если конфигурация снятой детали отличается по отверстиям, сердечнику, выходам проводов или колпачку, устанавливать модуль только по совпадению названия двигателя не следует. Точное сравнение конструкции помогает выбрать подходящую катушку и восстановить нормальную работу зажигания без переделки штатного крепления.
