Статор генератора Delta 5+1 катушка

Статор генератора Delta 5+1 катушка

Предназначен для мопедов семейства Delta, в которых штатно применяется генератор с конфигурацией обмоток 5+1. Деталь устанавливается неподвижно под маховиком и работает вместе с вращающимся ротором: при вращении двигателя в обмотках вырабатывается ток, необходимый системе зажигания, освещению и зарядке аккумулятора. Отдельный импульсный датчик участвует в определении момента искрообразования, поэтому состояние статора влияет не только на питание бортового оборудования, но и на запуск двигателя.

Назначение и конструкция

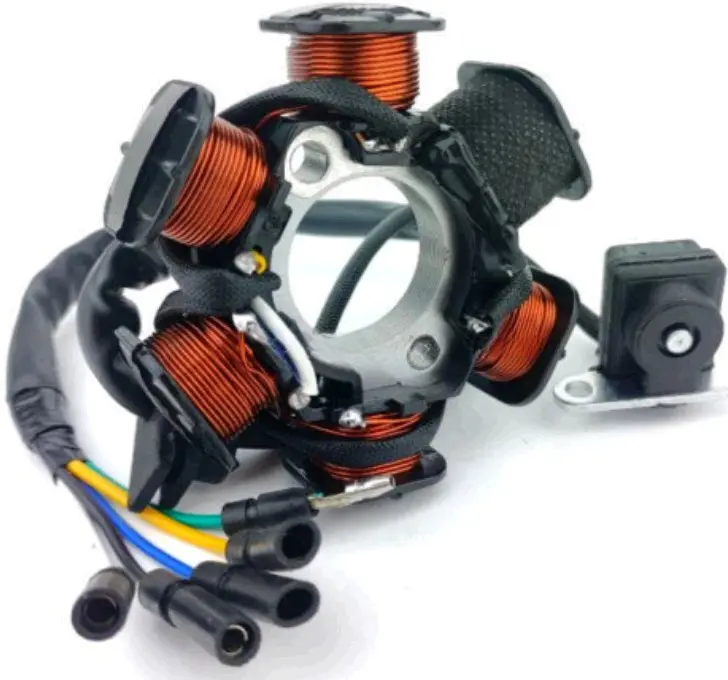

Обозначение 5+1 описывает компоновку обмоток на основании статора и является главным признаком этой версии. Узел собран на общей монтажной пластине, имеет центральное отверстие под роторную часть генератора, крепежные точки, вынесенный импульсный датчик на кронштейне и жгут проводов с отдельными наконечниками. Такая сборка рассчитана на замену штатного статора с аналогичным расположением деталей и подключением. Простого совпадения слова Delta в названии мопеда недостаточно: у разных годов и модификаций могут отличаться генераторы, основания, датчики и проводка.

Исправный статор обеспечивает образование тока во время работы двигателя и передает сигнал, необходимый системе зажигания. Поводом для его диагностики могут быть отсутствие искры, затрудненный запуск, перебои зажигания, слабая работа света или отсутствие зарядки аккумулятора. Эти признаки не указывают только на одну деталь, поэтому перед заменой проверяют также разъемы, проводку, массу, коммутатор, регулятор и состояние ротора. Такой подход помогает не менять исправную запчасть и точнее определить причину неисправности.

Как подобрать статор 5+1

Перед заказом нужно снять крышку генератора либо использовать точные данные демонтированного узла. Сравнивают количество и расположение обмоток, диаметр монтажного основания и центрального отверстия, межцентровое расстояние крепежа, положение импульсного датчика относительно пластины, длину жгута, число выводов, цвета проводов и тип каждого наконечника. Особенно важно сопоставить схему подключения: одинаковая внешняя форма не исключает различий в распиновке и назначении проводов.

• Конфигурация: штатный узел мопеда должен иметь схему 5+1.
• Посадка: основание, центральное отверстие и крепежные точки должны совпадать без доработки.
• Датчик импульса: проверяют его положение, крепление и ориентацию относительно ротора.
• Подключение: количество проводов, наконечники и распиновку сопоставляют с проводкой мопеда.
• Ротор: статор выбирают для совместной работы со штатным маховиком соответствующего типа.

Установка и проверка

Для замены требуется снять крышку генератора и маховик, поэтому используют подходящий съемник и инструмент для крепежа. Новую пластину устанавливают в то же положение, что и прежнюю, провод укладывают по штатному маршруту и фиксируют так, чтобы он не касался вращающихся частей и не пережимался крышкой. Зазор и положение импульсного датчика выставляют по сервисным данным конкретного двигателя; произвольное смещение датчика может нарушить момент зажигания.

После сборки проверяют надежность соединений, наличие искры, запуск двигателя, работу освещения и зарядку аккумулятора. Статор Delta 5+1 подходит для ремонта только при полном совпадении механической посадки и схемы подключения. Тщательное сравнение со снятой деталью до установки снижает риск несовместимости и позволяет восстановить штатную работу генератора без переделки проводки.
