Инструмент предназначен для снятия бесклиновых велосипедных шатунов, установленных на кареточную ось с посадкой под квадрат. Он позволяет прикладывать усилие вдоль оси и постепенно стягивать шатун с посадочного места. Такой способ необходим при замене каретки или системы шатунов, обслуживании подшипников, очистке трансмиссии и других работах, для которых требуется разобрать соединение шатуна с валом.

Как устроен и работает съемник

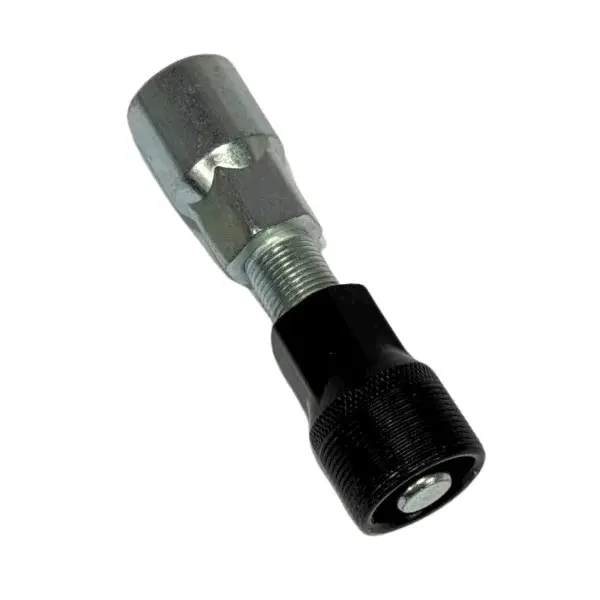

Комбинированная конструкция включает резьбовой корпус, центральный нажимной винт, грани под гаечный ключ и встроенную торцевую головку для крепежа шатуна. Сначала снимают фиксирующий болт или гайку вместе с шайбой. Затем центральный винт отводят назад, а наружную резьбовую часть вкручивают в предусмотренное для съемника отверстие шатуна. При дальнейшем вращении винт упирается в торец кареточной оси и стягивает шатун с посадочного квадрата.

Резьбовой принцип дает возможность наращивать усилие плавно и контролировать положение инструмента во время демонтажа. Шатун снимается без ударов по нему и без попыток раскачать деталь подручными рычагами. Это особенно полезно, когда соединение долго не разбиралось и удерживает шатун плотнее обычного.

Что проверить перед выбором

Съемник рассчитан на шатуны с квадратным посадочным отверстием и внутренней резьбой для извлекающего инструмента. До начала ремонта нужно определить конструкцию системы велосипеда: квадратная трехкомпонентная система отличается от двухкомпонентных шатунов с прижимными болтами, цельных систем и вариантов со встроенным механизмом самоизвлечения. Для перечисленных конструкций применяются другие способы разборки.

• Тип посадки: после удаления крепежа в центре шатуна должен открываться торец квадратной оси.
• Резьба шатуна: ее диаметр и шаг должны соответствовать наружной резьбе корпуса съемника.
• Размер упора: наконечник нажимного винта должен опираться на торец оси, не задевая края отверстия шатуна.
• Состояние резьбы: загрязнение, перекос или сорванные витки мешают надежно установить корпус и повышают риск повреждения детали.
• Доступ для ключа: вокруг шатуна должно оставаться достаточно места для удержания корпуса и вращения нажимного винта.

Совместимость со шлицевыми посадками ISIS и Shimano Octalink нельзя определять только по внешней форме съемника. Для них важен увеличенный диаметр опорной части или специальная насадка. Если такая насадка не подтверждена, инструмент следует выбирать именно для системы под квадрат.

Порядок аккуратной работы

Перед установкой очистите резьбу в шатуне и на корпусе. Вкручивайте съемник рукой, ровно относительно оси, пока корпус не займет всю доступную глубину резьбы. Неполное зацепление переносит нагрузку на несколько наружных витков и может сорвать резьбу шатуна. Только после полной посадки корпуса начинайте вращать центральный винт подходящим ключом.

Усилие должно увеличиваться постепенно. Если корпус идет с перекосом, винт упирается не в ось или вращение внезапно блокируется, инструмент нужно снять и проверить установку. После отделения шатуна ослабьте нажимной винт, выкрутите корпус и осмотрите резьбу перед работой со второй стороной. Съемник подходит для домашнего набора велоинструментов и мастерской, помогая выполнить разборку кареточной зоны последовательно и с контролируемым усилием.
